产品概述〡
声超测井仪对岩石、混凝土、塑料等非金属材料和构件进行无损检测的智能化仪器。它集超声波发射、双通道同步接收、数字信号高速采集、声参量自动检测、数据分析处理、结果实时显示、数据存储与输出等功能于一身，该产品性能稳定、技术先进、功能齐全的新一代智能化测试仪器。
产品功能〡
u 工程勘察岩石孔波速测井；
u 混凝土构件的强度检测；
u 混凝土结构内部缺陷的检测；
u 混凝土构件裂缝深度检测；
u 混凝土基桩完整性检测；
依据标准〡
u 《超声回弹综合法检测强度技术规程》CECS 02:2005
u 《超声法检测混凝土缺陷技术规程》CECS 21:2000
u 《公路工程基桩检测技术规程》JTGT 3512-2020
u 《建筑基桩检测技术规范》JGJ106-2014
u 《铁路工程基桩检测技术规程》TB 10218-2019
技术参数〡
型号 | ZD52 |
主机 | 专用微机系统 |
声时测读范围 | 0～640Kμs |
声时测读精度 | ±0.05μs |
幅度测读范围 | 0～177dB |
增益精度 | 3% |
放大器带宽 | 5-500 kHz |
发射电压 | 250、500、1000V多档可调 |
采样周期 | 0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.4μs可调 |
操作方式 | 按键+光电旋钮 |
触发方式 | 信号触发、外触发 |
接收灵敏度 | ≤10 μv |
信号采集方式 | 连续信号、瞬态信号 |
扩展功能 | 可扩展为冲击回波混凝土厚度测试仪、钢管混凝土测试 |
通道数 | 双通道（一发双收） |
通道隔离度 | 不小于42 dB |
最大穿透距离 | 10m |
显示器 | 640×480 |
通用接口 | 串口、USB口 |
操作软件 | 中文 |
供电方式 | 内置锂电池可连续供电6个小时 |
AC:220V±10%； DC:12V （交直流二用） | |
外置式大容量铅酸电池，可连续工作8-10小 | |
工作温度 | 0～40℃ |
工作湿度 | ≤80% |
整机重量 | 1.8kg |
整机体积 | 250mm×200mm ×100mm |

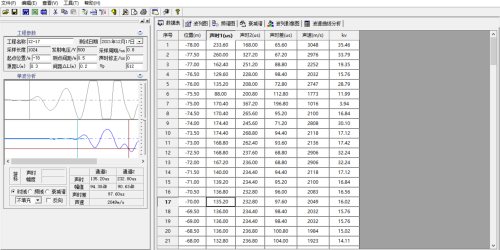

仪器界面〡

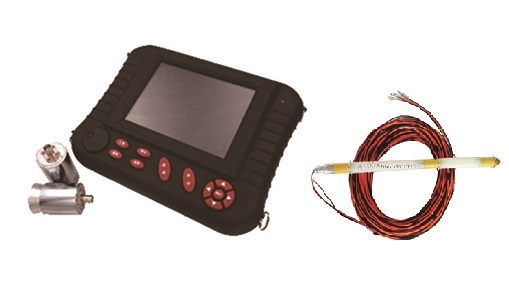

标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 主机 | 台 | 1 | / |
2 | 平面换能器 | 个 | 2 | / |
3 | 信号线 | 根 | 2 | / |
4 | 一发双收探头 | 根 | 1 | 100m电缆 |
5 | 软件U盘 | 个 | 1 | / |
6 | 备用电池 | 个 | 1 | / |
7 | 充电器、适配器 | 个 | 2 | / |
8 | 使用手册 | 本 | 2 | / |
9 | 产品合格证 | 张 | 1 | / |
10 | 产品保修卡 | 张 | 1 | / |
11 | 装箱单 | 张 | 1 | / |
12 | 仪器箱 | 个 | 1 | / |
