产品专利〡

 一体式钢筋扫描仪   ZL2019 2 2363168.X

软件著作权〡

钢筋混凝土分析软件 V1.01   登记号 2020SR0119431

功能特性〡

厚度测量：直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；

波形扫描：通过波形波峰位置显示钢筋位置、保护层厚度、钢筋间距；

网格扫描：通过纵向和横向双方向，网格状显示钢筋间距、保护层；在测试中实现任意相互交错切换X轴与Y轴（即纵横坐标轴方向）测试；

剖面扫描：通过剖面图形式显示测量钢筋位置、保护层厚度、钢筋间距；

JGJ模式：实现单根钢筋1-6次复测，自动计算平均值；

前四种模式完全实现在测量过程中任意前后翻页、查看数据和图形以及随时后退删除操作有误测试数据，便于现场测试使用。

功能特性〡

u 厚度测量：直观、精准，准确显示钢筋位置、间距、保护层厚度在同一显示屏；

u 波形扫描：通过波形波峰位置显示钢筋位置、保护层厚度、钢筋间距；

u 网格扫描：通过纵向和横向双方向，网格状显示钢筋间距、保护层；在测试中实现任意相互交错切换X轴与Y轴（即纵横坐标轴方向）测试；

u 剖面扫描：通过剖面图形式显示测量钢筋位置、保护层厚度、钢筋间距；

u JGJ模式：实现单根钢筋1-6次复测，自动计算平均值；

前四种模式完全实现在测量过程中任意前后翻页、查看数据和图形以及随时后退删除操作有误测试数据，便于现场测试使用。

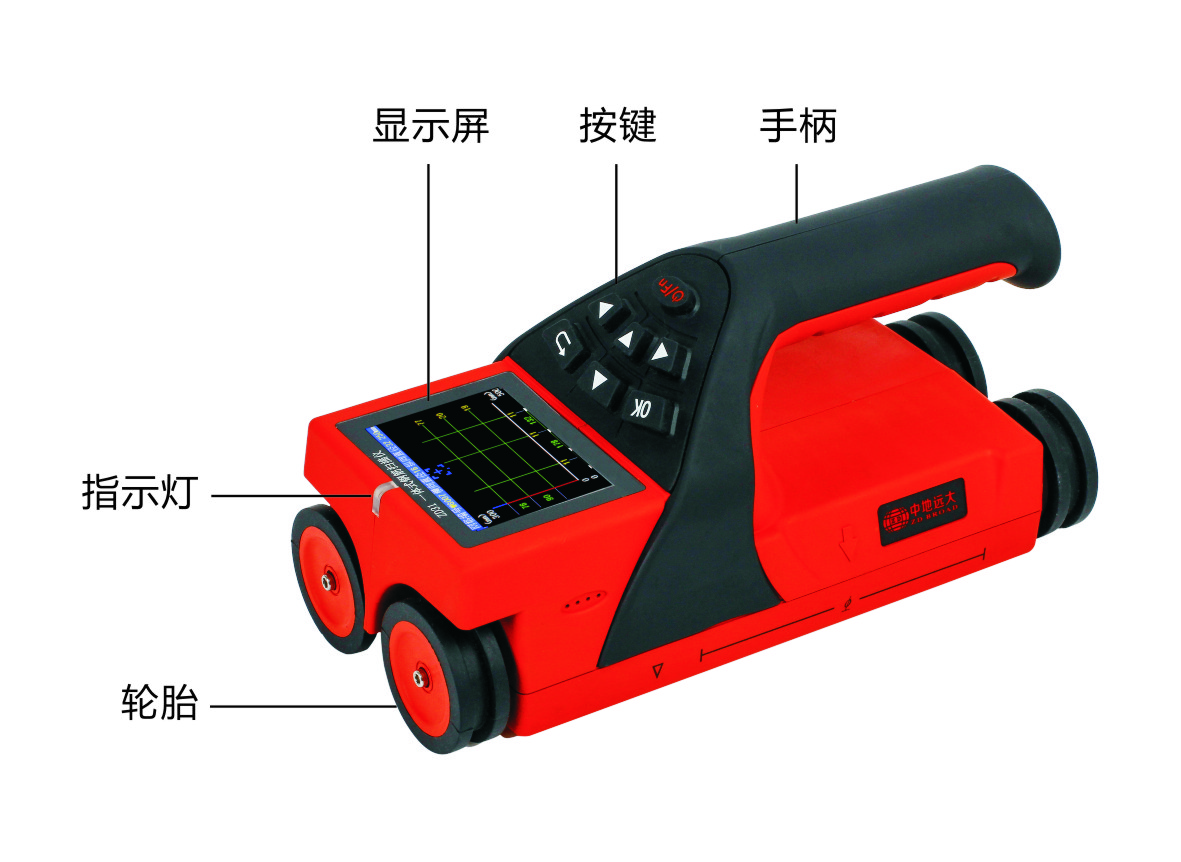

主要特点〡

u  2.8寸高分辨率彩色液晶屏（320×240像素），无论在室内外任何情况都能清晰可见检测数据；

u 多线圈结构设计，速度更快、精度更高、分辨力更强；

u 采用USB模式数据传输及充电，可以通过USB线即可快捷的将存储数据上传到计算机中；

u 采用内置大容量锂电池，设计功耗低，在电池充满情况下正常待机16小时左右；

u 数据管理模式中数据存储、查看、删除等功能，可存储二十万左右钢筋测点数据；

u 采用具有超密集筋分辨能力，解决钢筋漏判的问题；

u 可选配配置专业独特设计的标准校准试块；

u 主机及分析软件支持中英文双语界面；

u 采用主机与传感器线圈一体式设计，体积小巧，重量轻，方便携带；

u 相邻钢筋中间位置实时判断，指示灯提示，能够避开四周钢筋，便于钻孔取芯；

u 采用单手握机、操作设计及四轮定位方式，配有高强度耐磨轮胎，便于保护仪器磨损

u 仪器包为防震、内部有保护衬，并配有防水罩，便于携带；

u 采用自动存储标定值，实现快速测量，减免检测前的每次标定工作的麻烦程序

u 分析软件支持PC机进行专业数据分析，数据处理及生成完整报告。

u 分析软件支持图片、word、excel导出数据，分析软件可以生产二维平面图及3D三维立体图。

技术参数〡

标准配置〡

仪器界面〡

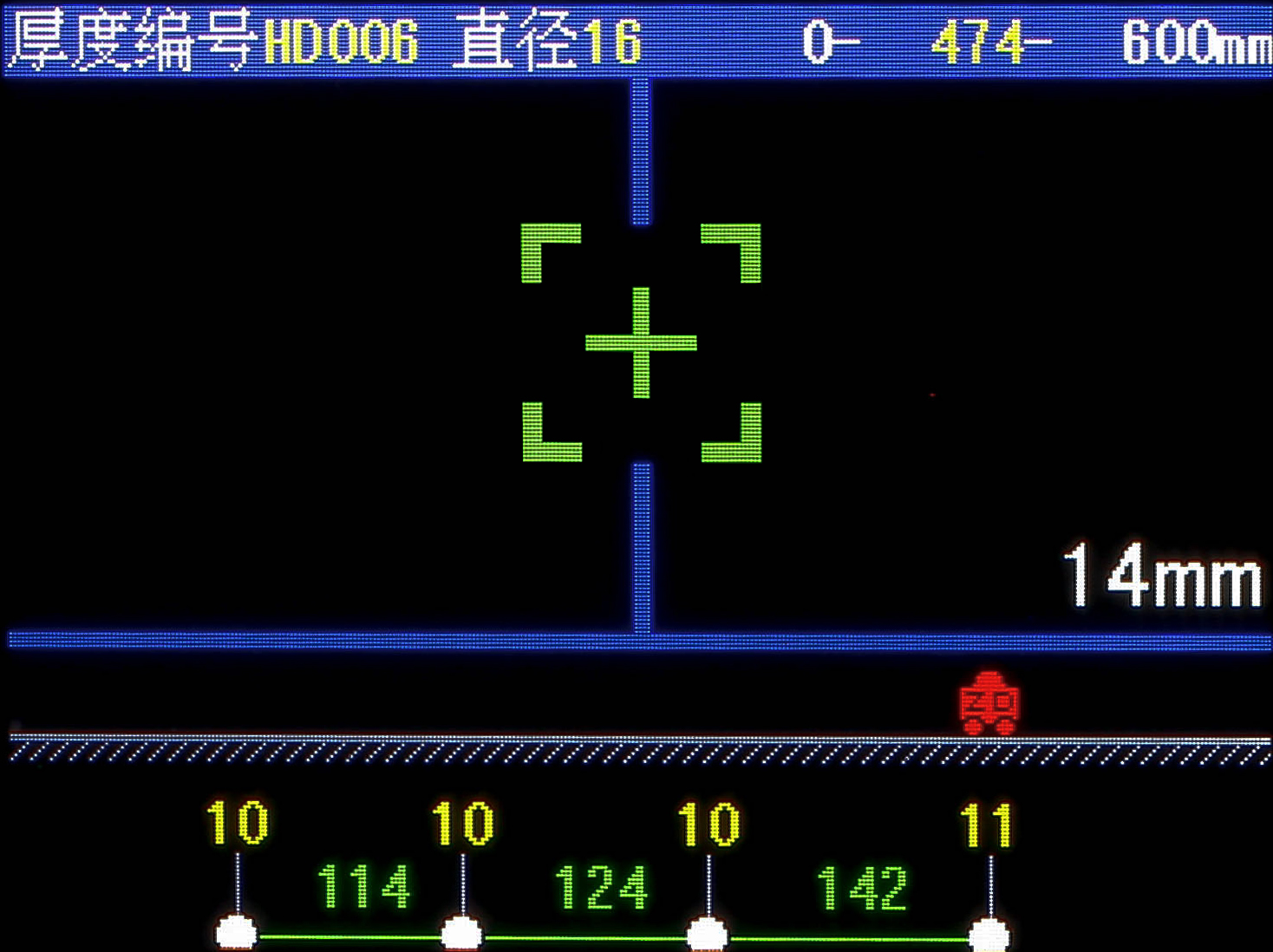

                         厚度测试

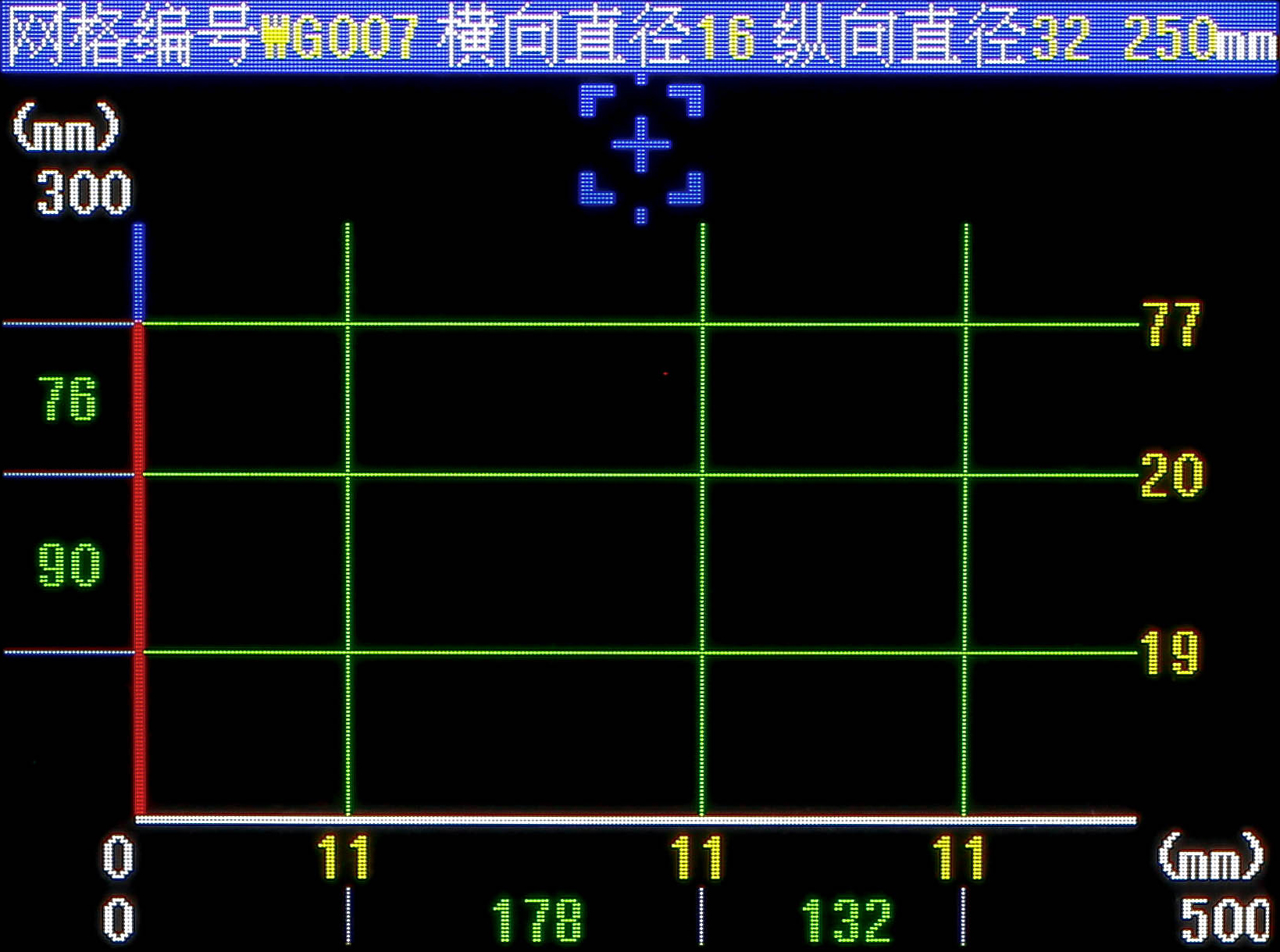

                         网格扫描

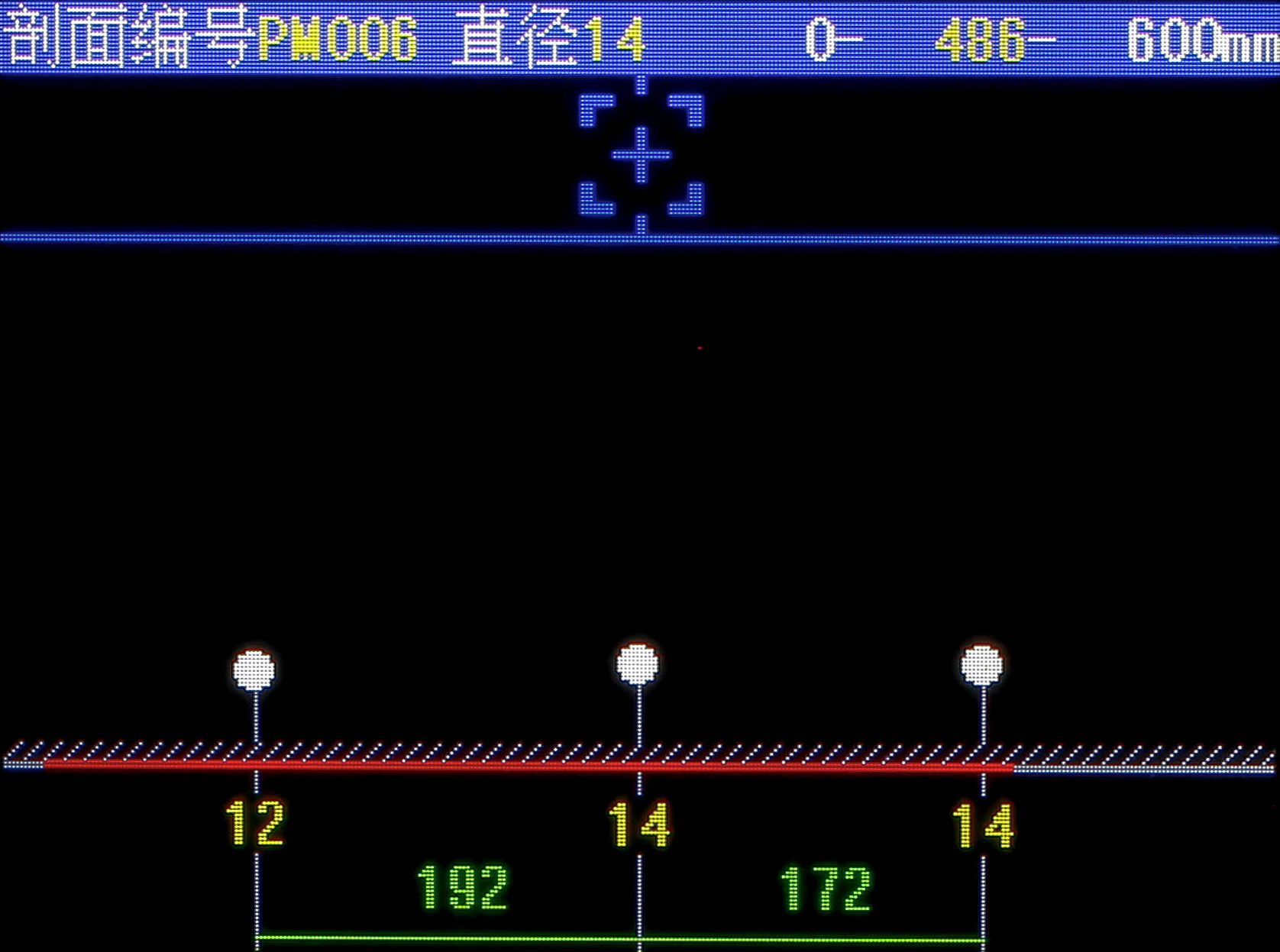

                         剖面扫描

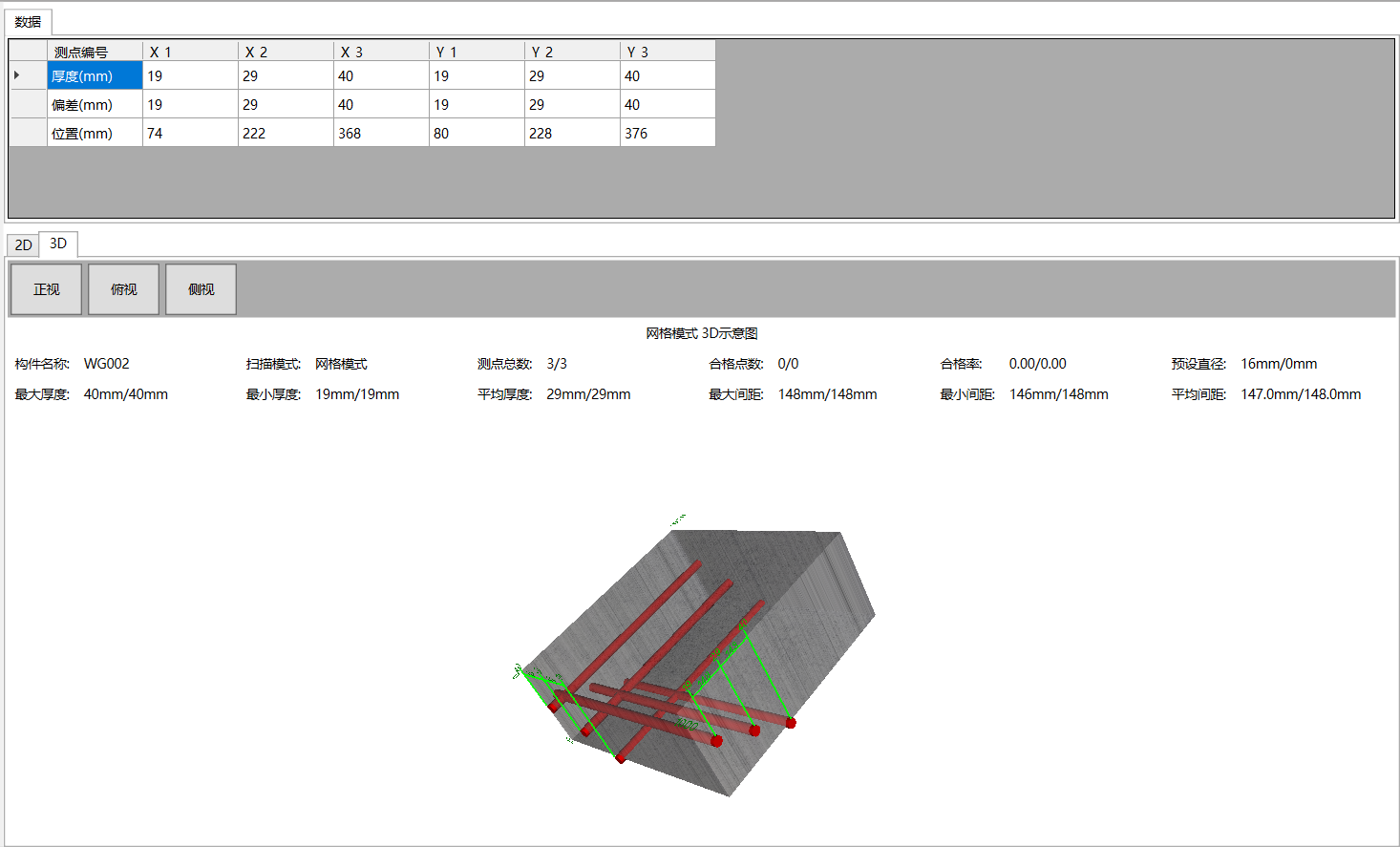

分析软件界面〡

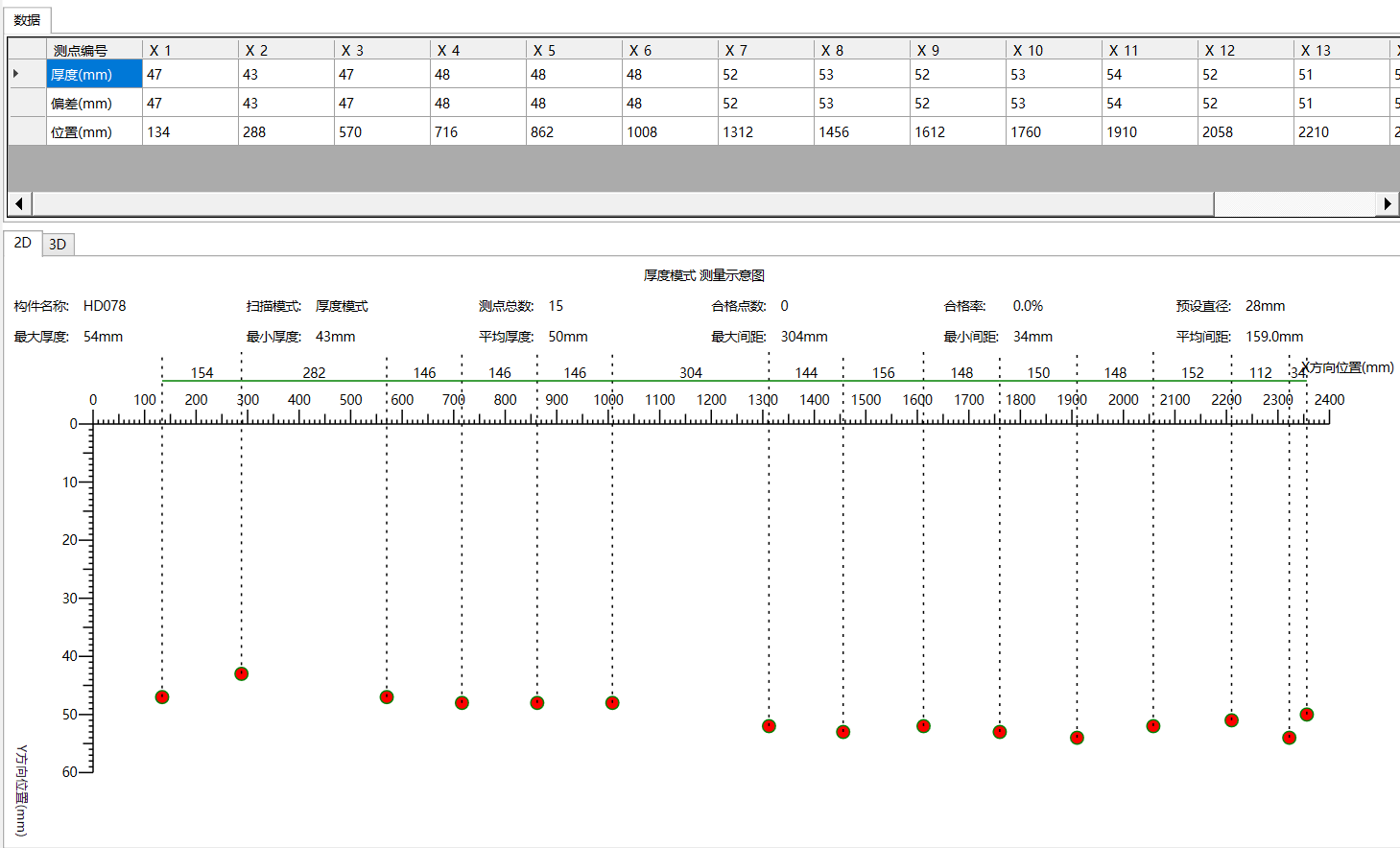

二维平面图〡
