产品概述 ▍

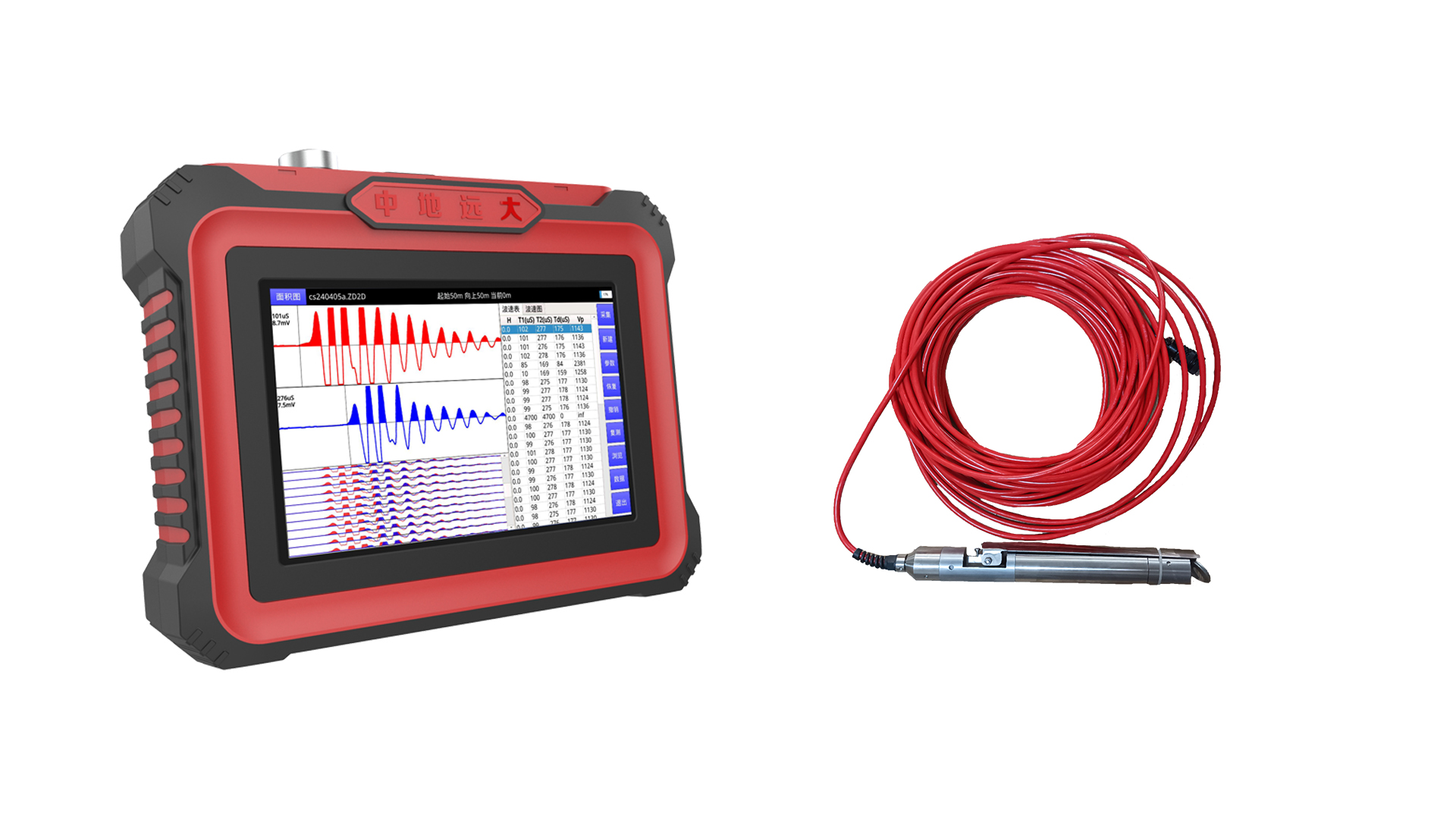

我公司专业从事检测仪器、勘察仪器、物探仪器的技术型企业，专注研发钻孔测井系列产品，并申请多种专利及软著，自主创新孔中激振法，自主研发孔中激振式波速测试仪，工程勘察工作站、综合式波速测试仪、扣板式波速测试仪、声波测井仪等勘察设备。ZD-A系列为第四代全新升级产品，除具备第三代产品功能外，采用Linux系统同时具备一系列智能云、精准测量功能。
应用范围 ▍
基桩桩长、桩身平均波速、桩底持力层波速检测。
依据标准 ▍
《既有建筑地基基础检测技术标准》JGJ/T 422-2018
《既有建筑地基基础检测技术规程》河北省DB 13（J）/T189—2015
《基桩完整性检测技术规程》浙江省DB 33/T 1127 -2016
功能特点 ▍
u 现场可进行基桩桩长、桩身平均波速、桩底持力层波速等判定；
u 旁孔测试探头，自适应支架贴壁效果好；
u 采用高分辨率检波器，信号质量高。
工作原理 ▍
旁孔透射波法的测试分析对象是经桩身传播到旁孔的首至直达法，不受桩顶以上构件产生的反射波的影响,能量强弱与桩身完整性、长度等质量因素密切相关,是检测基桩桩长的有效方法。
旁孔透射法现场示意图
主机参数 ▍
功能模块 | 扣板法测剪切波和压缩波 | 传感器类型 | 低频单分量检波器 |
激发方式 | 锤击激振 | 触发方式 | 外触发 |
采样方式 | 通道触发自收 | 通道数 | 4 |
A/DC精度 | 16位（24位可选） | 文件格式 | zd2b、dwg、seg、txt |
操作系统 | Linux4.1.15嵌入式系统 | 操作方式 | 触摸屏、按键 |
显示屏类型 | IPS和电容式触摸屏 | 液晶屏模式 | 10.1寸高亮液晶屏、分辨率1280*800 |
主控处理器 | 内核1GHz、CPU四核、内存1GB DDR3 | 语言类型 | 支持中文和英文 |
防护等级 | IP65(防水防尘) | 存储容量 | 32G(100万条波形） |
电量显示 | 实时显示电量，精度1% | 自动保存 | 支持逐米数据自动保存 |
续航时间 | ≥16h | 供电方式 | 内置12V锂电池（可更换拆卸），外置220V AC/DC |
锂电池参数 | ≥10400mAh，200×78×25（mm） | 电压和功耗 | 12V，7W |
工作温度 | -10℃～+50℃ | 存储温度 | -20℃～+60℃ |
外壳材质 | ABS+TPU | 主机体积重量 | 330×277×88（mm）、3.3Kg |
主机防护箱 | 480×390×210（mm）、3.6Kg(空箱) |
采集参数 ▍
采样频率 | 10Hz～1MHz | 采样点数 | 512～409600（512、1024、2048、4096、8192、16384、32768、65536、102400、204800、409600） |
采样间隔 | 1μs～100ms（0.05μs、1μs、2μs、4μs、 8μs、10μs、20μs、50μs、100μs、200μs、500μs、1ms、2ms、5ms、10ms、20ms、50ms、100ms） | 声时精度 | 1μs |
测点间距 | 0.1m、0.2m、0.5m、1m、2m、5m可选 |
系统参数 ▍
带宽 | 0.1Hz～50kHz | 发射脉宽 | 1μs～200μs、1ms～100ms |
增益动态范围 | 105dB | 放大倍数 | 1280(62dB) |
以太网 | 10M/100M/1000M | 发射电压 | 100V/400V/500V/1000V |
相位一致性 | ≤±1μs | 接收灵敏度 | ≤10μV |
电压灵敏度 | 10 mV/Pa | 振动灵敏度 | 20mv/mm/s |
阻尼系数 | 0.65～0.70 | 道间串扰 | ≤-60dB |
信号输入范围 | ±3V、±10V | 输入阻抗 | ≥100kΩ |
电荷放大 | 内置放大 | 滤波 | 高通、低通 |
波形曲线数据 | 同屏显示 | 数据显示方式 | 屏显速度值、语音播报 |
存储模式 | 自动、手动 | 导出方式 | USB、WIFI、4G、BT |
远程实时上传方式 | WIFI、4G、BT | 产品产权 | 具备自主知识产权 |
智能云参数 ▍
无线+蓝牙(WIFI+BT) | V2.1+EDR/BT,V3.0/BT,V3.0+HS/BT,V4.0；IEEE802.11b/g/n,1T1R,2.4GHz,150Mbps(Max)；灵敏度接收-93dBm | 4G网络模式 | LTE FDD、LTE TDD、TD-SCDMA、WCDMA、CDMA、GSM |
GPS+北斗定位 | 定位精度：1.5m；工作模式：GPS，BDS, GLONASS, GALILEO；电子罗盘；灵敏度：-161dBm、-148dBm |
ZD-ZF50旁压式探头 ▍
功能 | 测试基桩长度 | 测试深度 | 30m |
探头尺寸 | 0.5m×φ40mm | 频率 | 38Hz |
重量 | 1kg（含30m电缆） |
ZDMS中地远大波速测试分析软件 ▍
l ZDMS中地远大波速测试分析软件配套具有自主知识产权注册码1套；
l 分析软件支持win7/8/9/10/11，支持中文和英文，兼容无线自动更新升级功能；
l 分析软件具有波形图、曲线图、波列图、数据表、灰度图，包含平面图和剖面图效果。
l 分析软件具有自动高低通道滤波、波形拟合、自动寻找初值、波形曲线颜色自定义设置；
l 分析软件具有波形剖面图、平面图和HV(D-S)、HV((D-T)、HV-2D曲线导出功能；
l 分析软件输出报告支持Microsoft office（Word、Excel）、wps、txt、bmp、jpg、pdf、seg、cad等九种格式；
l 分析软件等效速度支持岩土规范20m、铁路规范25m、具有自动计算逐层等效速度值和任意深度设置功能；
l 分析软件波形图导出支持单通道波形图、双通道波形图及HV曲线同时导出方式；
l 分析软件数据波形曲线支持数据、波速、HV曲线同一屏显示功能；
l 分析软件报告抬头支持工程名称、钻孔编号、钻孔高程、测试人员等自由删除添加功能；
l 分析软件成果图支持地层划分、地层描述、地层图例、高程、原始曲线、HV曲线、时距（HT）曲线、柱状图等自定义功能，可根据实际情况自由选择；
l 分析软件输出支持自定义页眉、页脚、页面设置，页面支持选择A4、A3、A2；
l 分析软件输出支持原始数据、数据汇总、工程信息、时间、泊松比µ、Ed、Gd、HV曲线自由设置功能；
l 分析软件波形设置支持每一道波速时间单击显示时间、正反向设置，同一窗口显示一二道波形。
标准配置 ▍
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 波速测试仪 | 台 | 1 | / |
2 | 专用电缆 | 根 | 1 | 30m |
3 | KB30扣板式探头 | 套 | 1 | （三分量检波器） |
4 | 触发检波器 | 个 | 1 | / |
5 | 充电器 | 个 | 1 | / |
6 | 仪器箱 | 个 | 2 | / |
7 | 波速测试分析软件 | 个 | 1 | 含注册码1套 |
8 | 产品保修卡 | 张 | 1 | / |
9 | 使用手册 | 本 | 1 | / |
10 | 产品合格证 | 张 | 1 | / |
11 | 装箱单 | 张 | 1 | / |
