产品概述〡

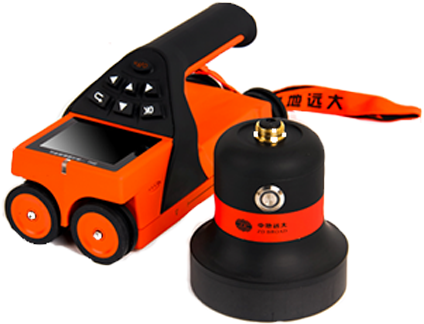

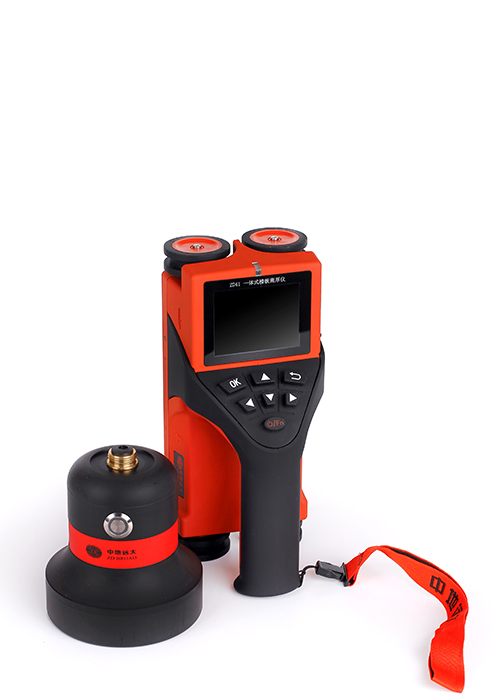

ZD41一体式楼板测厚仪主要用于无损检测混凝土结构或其它非铁磁性介质的厚度测量，例如：测现浇楼板、墙、梁、柱、木材及陶瓷等非铁磁性的厚度测量；采用接收探头与主机合二为一的独特设计方式，只需于发射探头在（楼板等）对应面测试即可，测量非铁磁厚度值。
依据标准〡
《混凝土结构工程施工质量验收规范》………………………………………GB 50204-2002
《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》………………JJF1224-2009
功能特点〡
采用快速实时定位，实时显示发射探头位置，通过方向指示实现快速定位；
采用实时显示测量数值，自动锁定真实厚度；
2.8寸高分辨率彩色液晶屏，无论在室内外任何情况都能清晰可见检测数据；
采用单手握机及操作设计，操作简便及快速自动寻找发射探头位置；
采用USB模式数据传输，可以通过USB线即可快捷的将存储数据上传到计算机中；
采用数据管理模式中数据存储、查看、删除等功能，可存储二十万以上测点数据；
采用主机与接收探头一体式设计，体积小巧，重量轻，方便携带；
采用四轮定位方式，外轮配有高强度耐磨轮胎，便于保护仪器磨损；
配置专业独特设计的标准校准试块；
标准伸缩杆采用专业独特双90度万向节，可在360°范围内调整；
功能特性〡
★ 采用快速实时定位，实时显示发射探头位置，通过方向指示实现快速定位；
★ 采用实时显示测量数值，自动锁定真实厚度；
★ 标准伸缩杆采用专业独特双90度万向节，可在360°范围内调整；
智能功能（定制）〡
★ 蓝牙智能：蓝牙打印数据(现场打印数据)，蓝牙上传数据（手机小程序、PC及定制开发）；
★ WIFI云端：实时上传云端，实现人机交互，智慧工程平台对接；
远程管理系统：实现远程对接ZDMS管理平台，定制开发平台。
技术参数〡
型号 | ZD41 | ||
测试厚度范围（mm） | 20～999 | ||
测量模式 | 普通厚度检测 | ||
补偿式厚度检测 | |||
智能模式（定制） | 蓝牙智能、WIFI云上传、远程管理系统 | ||
测试精度（mm） | 20-200 | ±1 | |
201-400 | ±2 | ||
401-600 | ±3 | ||
601-999 | ≥±6 | ||
数据存储容量 | 20万测点 | ||
显示屏分辨率 | 320×240 | ||
通讯接口 | USB | ||
电池 | 高容量锂电池3.7V(3350mAh) | ||
供电时间 | 主机 | 不少于26h | |
探头 | 不少于64h | ||
主机 | 体积（mm） | 219×92×106 | |
重量（g） | 700 | ||
发射探头 | 体积（mm） | Ø100×110 | |
重量（g） | 500 | ||
伸缩杆 | 体积（mm） | Ø28×470（1.5m）+0.5m | |
重量（g） | 400 | ||
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 一体式楼板测厚仪 | 台 | 1 | / |
2 | 发射探头 | 个 | 1 | / |
3 | 对讲机 | 对 | 1 | / |
4 | 伸缩杆 | 根 | 1 | / |
5 | 充电器 | 个 | 2 | / |
6 | USB数据线 | 根 | 1 | / |
7 | 软件光盘 | 张 | 1 | / |

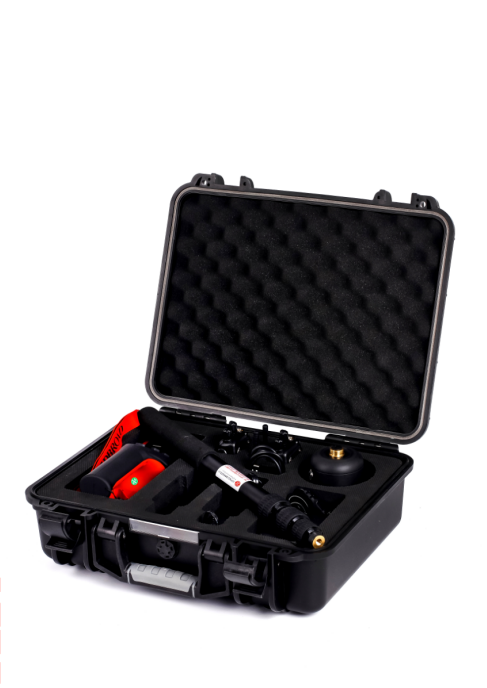

8 | 仪器箱 | 个 | 1 | / |
9 | 蜡笔 | 根 | 1 | / |
10 | 使用手册 | 本 | 2 | / |
11 | 产品合格证 | 张 | 1 | / |
12 | 产品保修卡 | 张 | 1 | / |
13 | 装箱单 | 张 | 1 | / |
仪器界面〡
