产品介绍〡

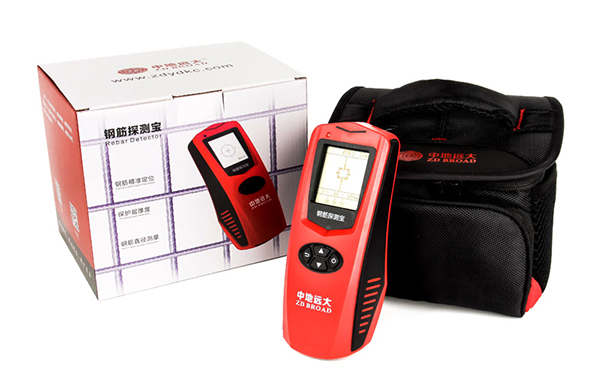

ZD322钢筋探测宝，纯正的便携手持式产品，集钢筋定位、保护层厚度、直径、数据存储、输出和分析一体，专业高强磁感应探测器，结合各种工程实际特点，数据精确可靠，产品坚固耐用，操作简便快捷，实现随身携带，是融合尖端电子技术和现代简约设计的巅峰之作。
ZD322钢筋探测宝主要用于探测墙体、柱、梁板等混凝土结构内部的钢筋位置、保护层厚度、估测钢筋直径、钢筋间距、测试探测管线及金属预埋件等，提供高精度、高速度检测数据；采用多线圈结构设计，速度更快、精度更高、分辨力更强。
（别名：一体式钢筋扫描仪、钢筋检测仪、钢筋探测仪、钢筋测定仪、钢筋位置测定仪、墙体探测仪、钢筋定位仪、混凝土保护层测试仪）
应用范围〡
建筑物混凝土构件（如：梁板柱）精准定位钢筋、保护层厚度、测量钢筋直径、钢筋间距；应用行业有钢筋工程验收、钻孔钢筋定位、家具墙体安装、电线电缆探测；适合于钻孔取芯避开钢筋、加固打孔避开钢筋、钢筋隐蔽工程验收、空调安装、电杆钢筋探测、探测电线电缆、探测金属管及预埋件。
主要功能〡
精准定位钢筋、保护层厚度测量、JGJ单点复测、估测钢筋直径、钢筋间距测量、钢筋数量测量
主要特点〡
超高清液晶屏，128×128；
人体工学设计，操作简单；
精准定位钢筋，精巧耐用；
大容量锂电池，超功耗低；
多线圈结构设计，速度快、精度高、分辨力强；
依据标准〡
◆《混凝土结构工程施工质量验收规范》GB 50204-2015
◆《混凝土结构现场检测技术标准》GBT50784-2013
◆《混凝土中钢筋检测技术规程》JGJ/T152-2019
◆《建筑结构检测技术标准》GB/T50344-2019
◆《电磁感应法检测钢筋保护层厚度和钢筋直径技术规程》DB11/T365-2016
◆《钢筋保护层厚度测量仪、楼板厚度测量仪计量校准规范》JJF1224-2009
◆《混凝土结构设计规范》 GB50010-2010
技术参数〡
适用范围（mm） | ϕ 6～Ф50 | |
测试量程（mm） | 定位量程:1-120 小量程：1～60；大量程：30～120 | |
保护层测量误差（mm） | 1～40 | ±1 |
41～60 | ±2 | |
61～80 | ±3 | |
81～100 | ±5 | |
101～120 | ±8 | |
直径测量模式 | 支持 | |
JGJ模式 | 支持（复测1-6个点，自动计算平均值） | |
语言 | 中文、英文 | |
数据存储及传输模式 | USB | |
自动关机时间 | 支持 | |
供电方式 | 高容量锂电池3.7V(1800mAh) | |
工作温度 | -10℃～+42℃ | |
体积（mm） | 170×78×38 | |
重量（kg） | 280g | |
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 主机 | 台 | 1 | / |
2 | 充电器 | 个 | 1 | / |
3 | USB数据线 | 根 | 1 | / |
4 | 使用手册 | 本 | 1 | / |
5 | 产品合格证 | 张 | 1 | / |
6 | 产品保修卡 | 张 | 1 | / |
7 | 包装盒 | 个 | 1 | / |
8 | 软件光盘 | 张 | 1 | / |

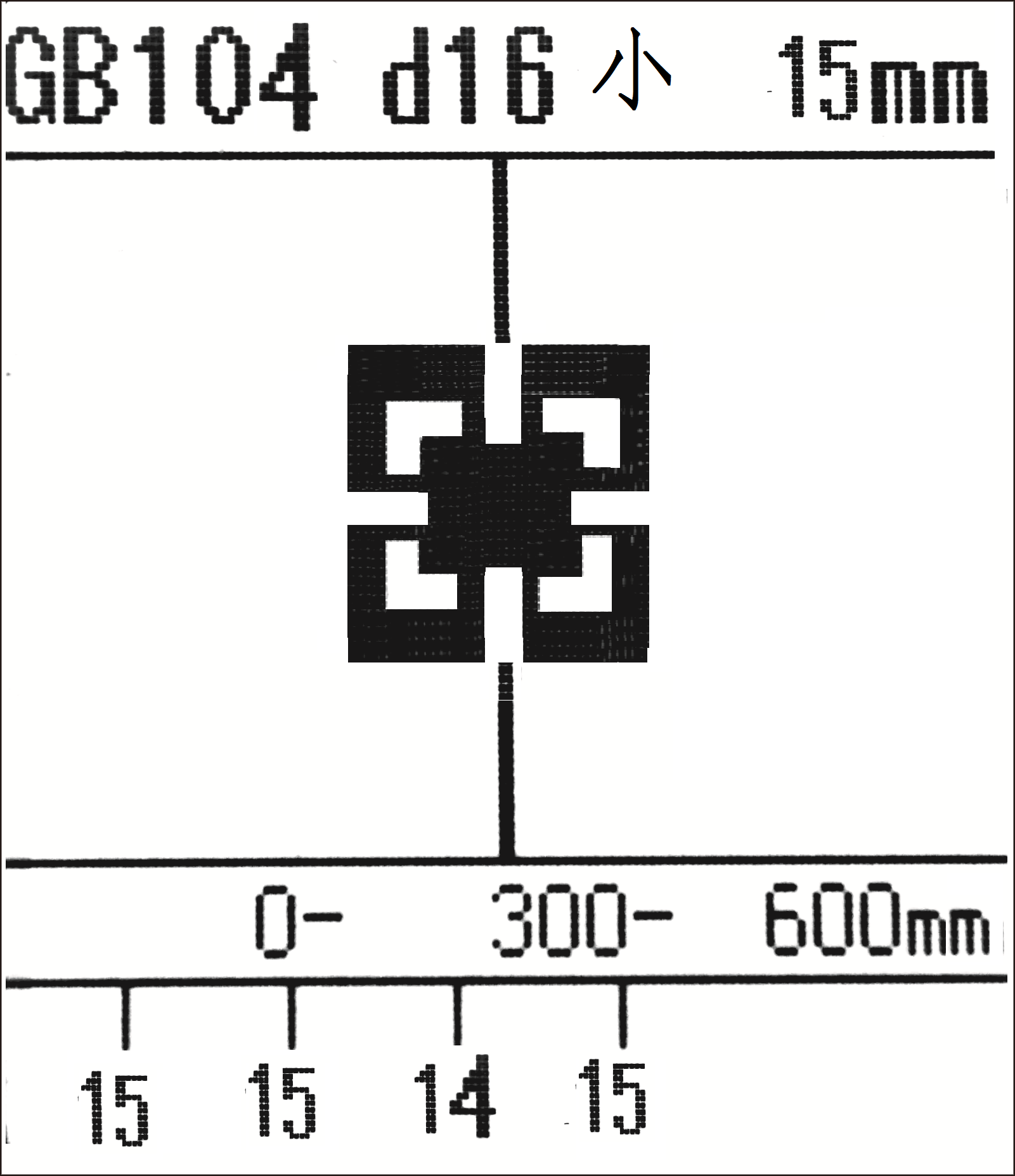

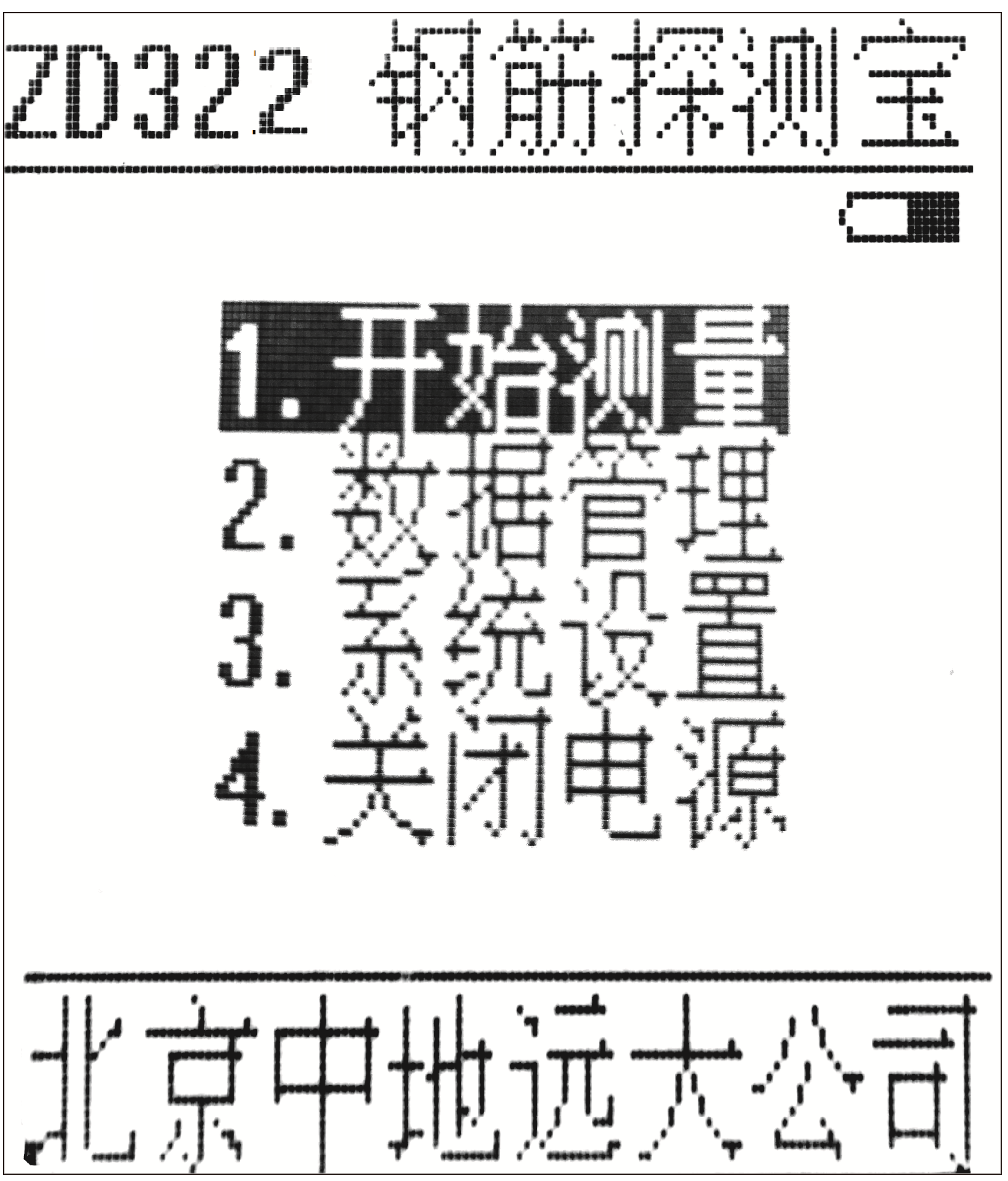

仪器界面〡

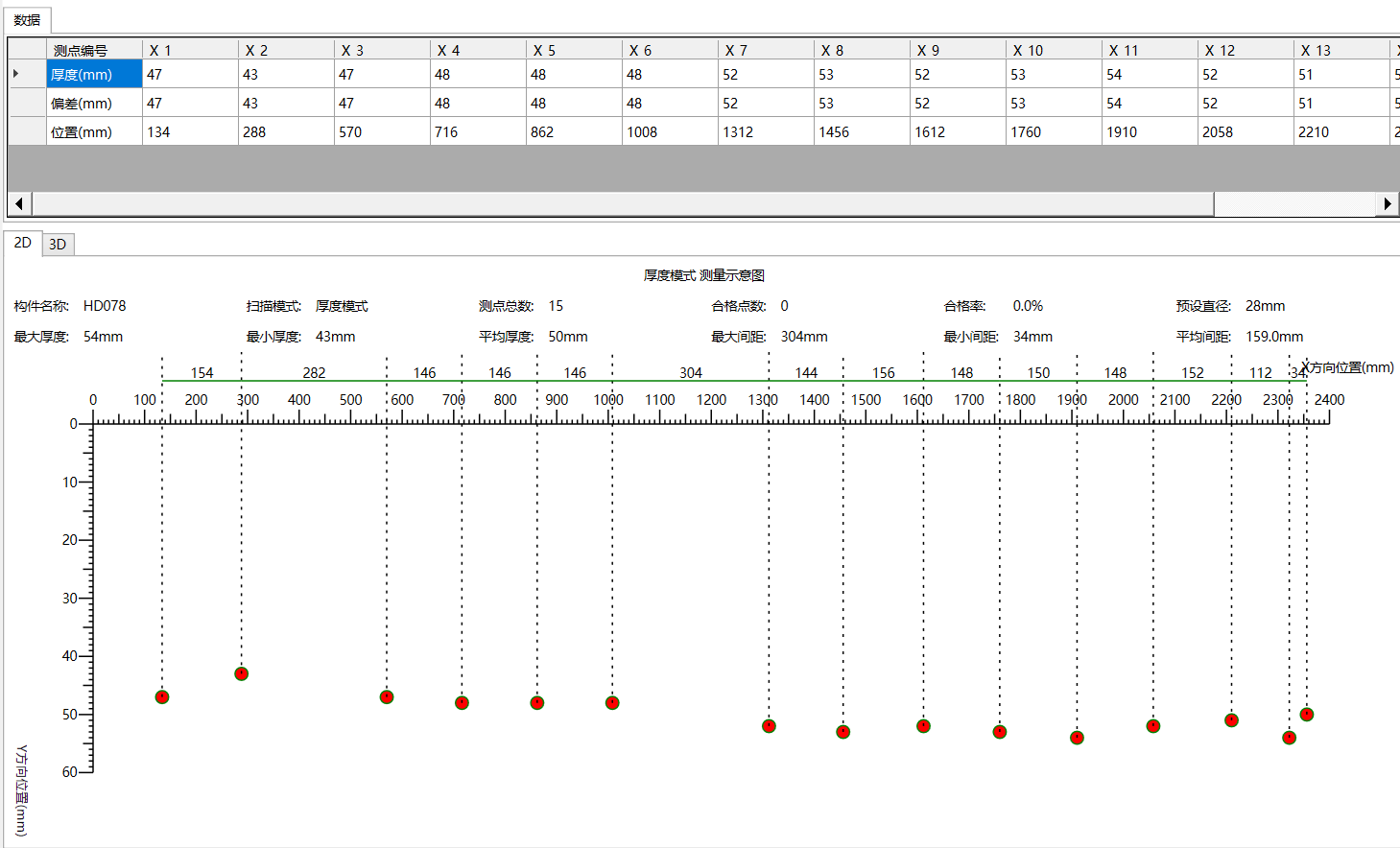

软件界面〡
