产品概述〡
锚杆拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压胶管、锚具、拉杆、转换接头和手提便携箱组成。全系液压缸为中空自复位、数显一体式设计，可直接读取力值（KN），并有峰值保持、存储、清零、背光、查询和自动关机功能。
应用范围〡
用于检测各种锚杆、锚索、钢筋、植筋、膨胀螺栓、化学锚栓、铁路道钉、及各种锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测试验，是各质检单位、加固单位、监理单位、大学、煤矿等必备的检测仪器
依据标准〡
国家标准《混凝土结构加固设计规范》GB50367-2006
行业标准《混凝土结构后锚固技术规程》 JGJ145-2013
行业标准《后锚固法检测混凝土抗压强度技术规程》JGJ\T208-2010
国家标准《砌体结构工程施工质量验收规范》GB 50203-2011
主要特点〡
u 高精度传感器、测量精度0.1%、液晶照明；
u 数据存储、数据查看、自动关机功能；
u 峰值保持、过载保护、镀镍活塞和滑套；
u 自动弹簧复位，结构简单；

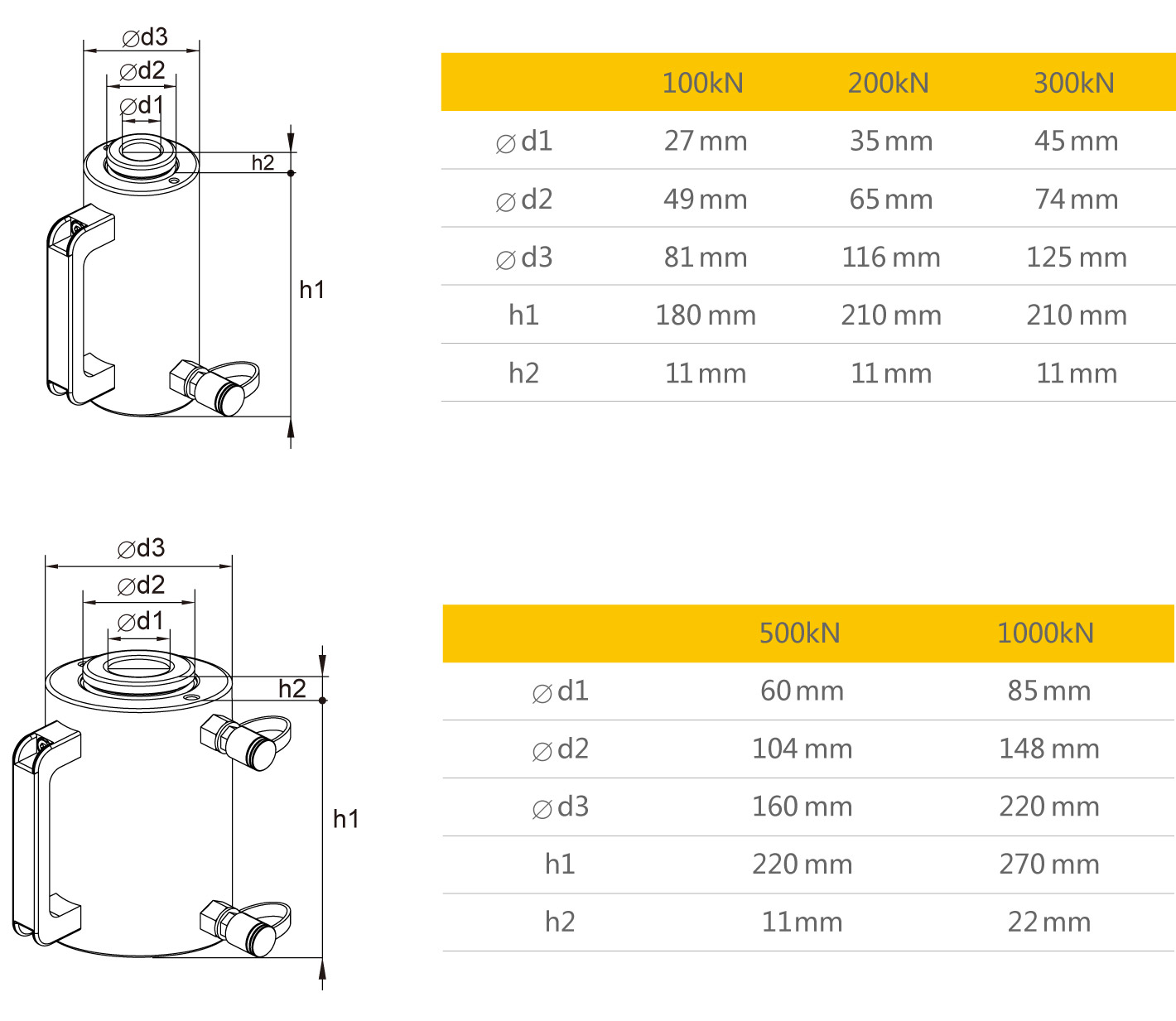

技术参数〡
型号 | ZD-10T | ZD-20T | ZD-30T | ZD-50T | ZD-60T | ZD-100T | |
测量范围 | 0-100KN | 0-200KN | 0-300KN | 0-500KN | 0-600KN | 0-1000KN | |
油缸中心孔 | 27mm | 34mm | 45mm | 60mm | 75mm | 86/95mm | |
油缸行程 | 60mm | 80mm | 80mm | 120mm | 120mm | 150mm | |
油缸重量 | 5.5kg | 13kg | 15kg | 25kg | 35kg | 50/75kg | |
油缸复位 | 自动复位 | 手动复位 | |||||
手动泵储油量 | 0.7L | 4L | |||||
手动泵压力 | 63Mpa | ||||||
仪表分辨率 | 0.01KN | 0.1KN | |||||
测试精度 | 1%F.S | ||||||
供电方式 | 高容量锂电池（2000mAh） | ||||||
显示屏尺寸 | 55mmX21mm | ||||||
数据存储 | 500条 | ||||||

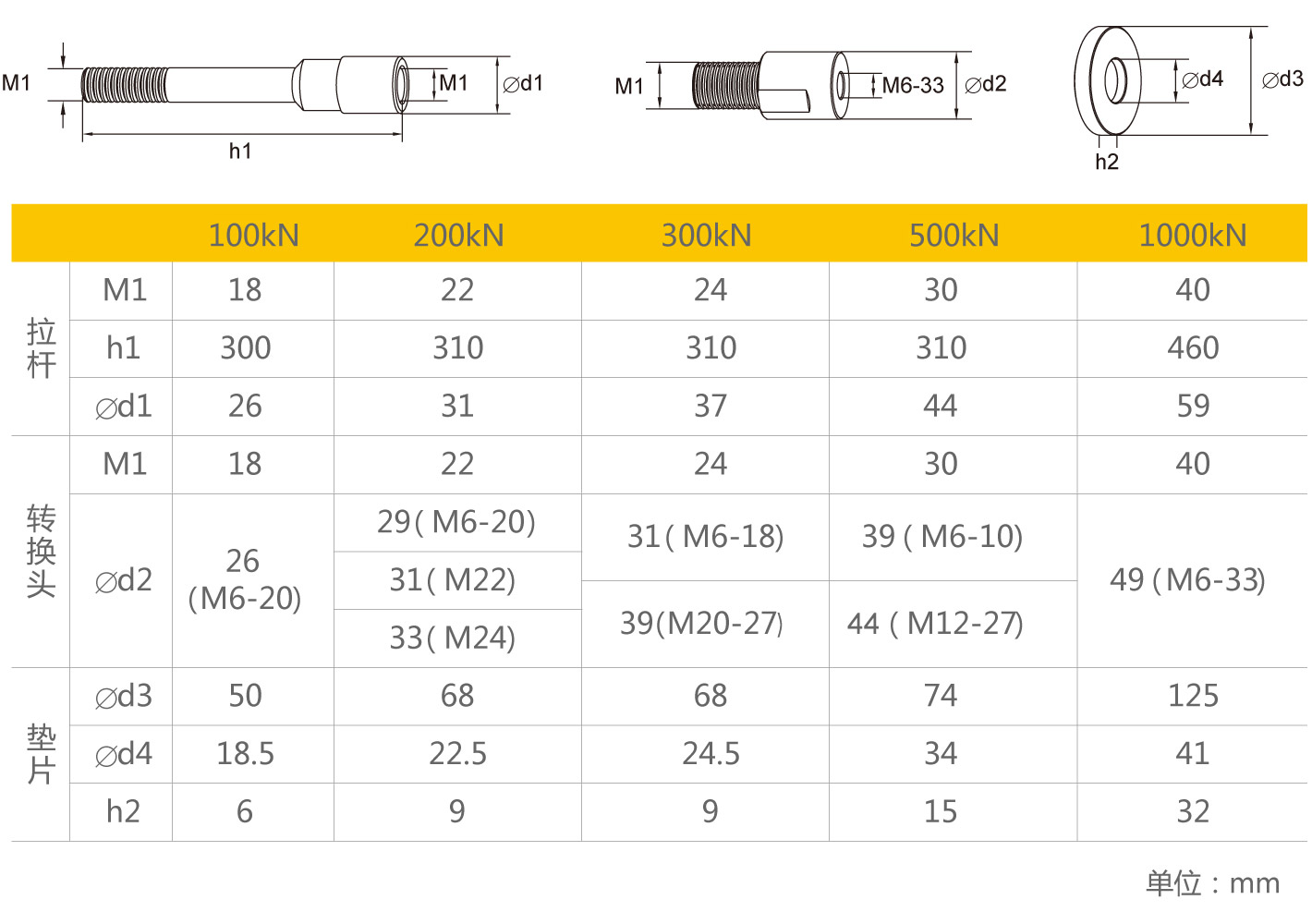

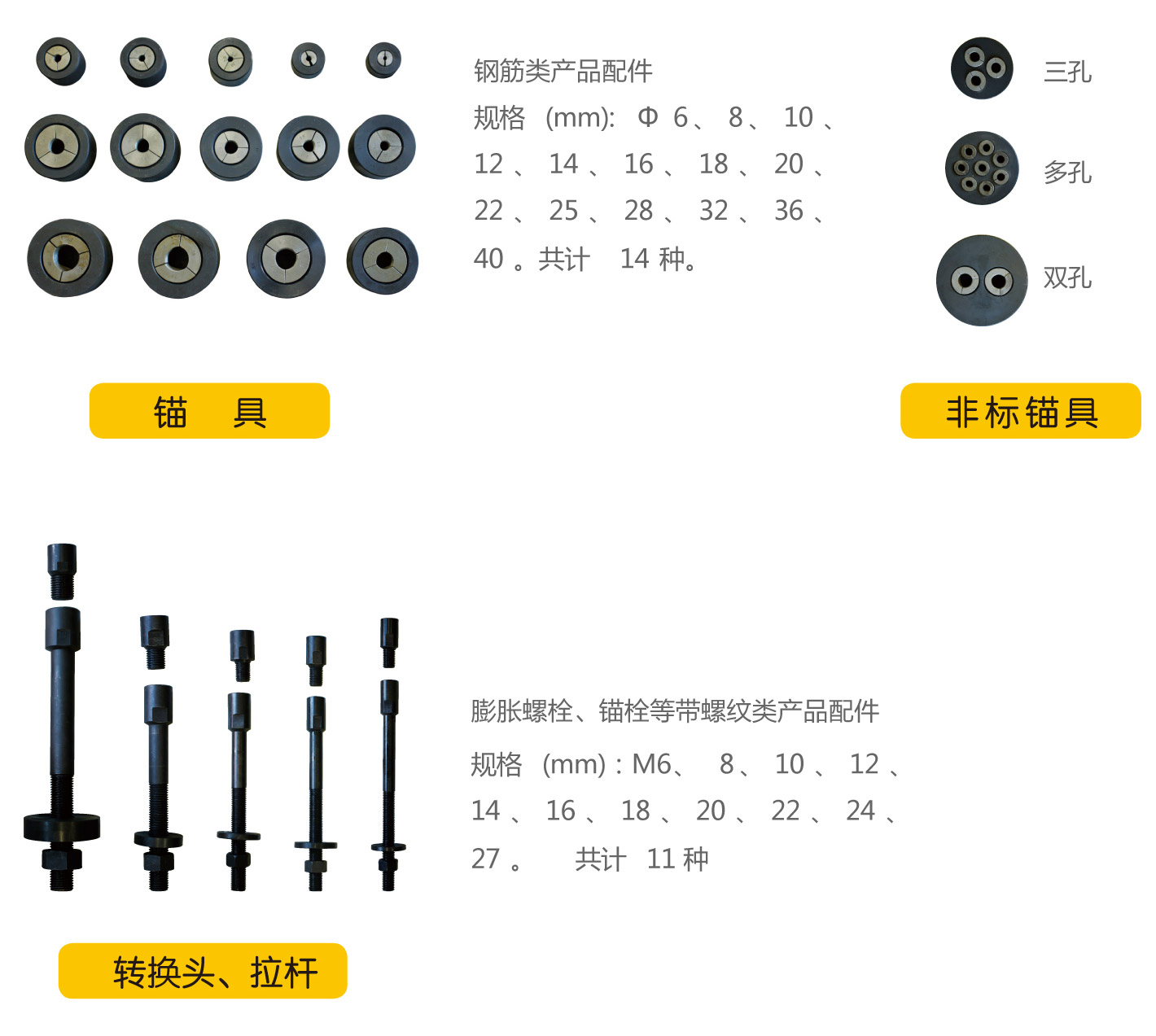

锚杆拉拔仪常用配件规格〡
（此为选配件）
型号 | ZD-10T | ZD-20T | ZD-30T | ZD-50T | ZD-60T | ZD-100T |
常用锚具 | Φ6-18 | Φ6-25 | Φ6-32 | Φ20-40 | Φ20-40 | Φ25-50 |
拉杆 | M18 | M24 | M30 | M40 | M40 | M40 |
常用接头 | M6-18 | M6-24 | M6-27 | M6-39 | M6-39 | M27-39 |
