ZD-V1/3/5微型锚杆拉拔仪
- 产品详情
- 技术参数
- 标准配置
产品概述〡
微型拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压胶管、锚具、拉杆、转换接头和手提便携箱组成。全系液压缸为中空自复位、数显一体式设计，可直接读取力值（KN），并有峰值保持、存储、清零、背光、查询和自动关机功能。
应用范围〡
用于检测各种锚杆、锚索、钢筋、植筋、膨胀螺栓、化学锚栓、铁路道钉及各种锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测试验仪器。
依据标准〡
国家标准《混凝土结构加固设计规范》GB50367-2006
行业标准《混凝土结构后锚固技术规程》 JGJ145-2013
行业标准《后锚固法检测混凝土抗压强度技术规程》JGJ\T208-2010
国家标准《砌体结构工程施工质量验收规范》GB 50203-2011
主要特点〡
u 高精度传感器、测量精度0.1%、液晶照明；
u 数据存储、数据查看、自动关机功能；
u 峰值保持、过载保护、镀镍活塞和滑套；
u 自动弹簧复位，结构简单；
技术参数〡
型号 | ZD-V1 | ZD-V3 | ZD-V5 | ||
高压手动泵 | 最大工作压力/MPa | 50 | |||
柱塞直径/mm | 10 | ||||
质量/kg | 2 | ||||
液压缸 | 最大拔出力/kN | 15 | 30 | 50 | |
中心孔径/mm | 18 | ||||
活塞行程/mm | 50 | ||||
质量/kg | 1.8 | 1.8 | 1.8 | ||
数显压力表 | 测量范围/kN | 0～15 | 0～30 | 0～50 | |
电源 | 高容量锂电池（2000mHh） | ||||
质量/kg | 0.2 | ||||
分辨率 | 0.001KN | ||||
示值误差 | ≤±1%F.S | ||||

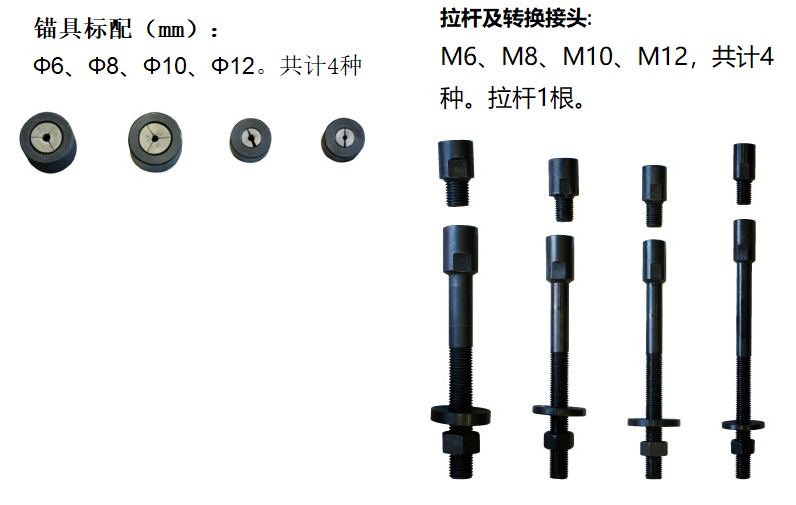

标准配件〡
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 主机 | 台 | 1 | 含一个液压缸 |
2 | 充电器 | 个 | 1 | / |
3 | USB数据线 | 根 | 1 | / |
4 | 仪器箱 | 个 | 1 | / |
5 | 锚具：Φ6、Φ8、Φ10、Φ12 | 个 | 4 | / |
6 | 转换接头: M6、M8、M10、M12 | 个 | 4 | / |
7 | 拉杆 | 根 | 1 | / |
8 | 使用手册 | 本 | 1 | / |
9 | 产品合格证 | 张 | 1 | / |
10 | 产品保修卡 | 张 | 1 | / |
11 | 装箱单 | 张 | 1 | / |
