ZD520非金属超声检测仪
  • 产品概述
  • 技术指标
  • 软件界面

产品功能:

用于混凝土结构质量无破损检测,可适用于超声透射法基桩完整性检测,综合法检测混凝土抗压强度,结构混凝土缺陷探查,全波列岩石钻纵横波测试,岩体动力学参数测定、混凝土基桩完整性检测(半自动)、混凝土强度检测、混凝土结构内部缺陷和裂缝深度检测、匀质性、损伤层厚度检测。


依据标准:

《超声回弹综合法检测强度技术规程》CECS 02:2005

《超声法检测混凝土缺陷技术规程》CECS 21:2000

《公路工程基桩动测技术规程》JTG/T F81-01-2004

《建筑基桩检测技术规范》JGJ106-2014

《铁路工程基桩检测技术规程》TB 10218-2008





主要技术指标:

型号

ZD520

主机

专用微机系统

声时测读范围

0~640Kμs

声时测读精度

±0.05μs

幅度测读范围

0~177dB

增益精度

3%

放大器带宽

5-500 kHz

发射电压

250、500、1000V多档可调

采样周期

0.05、0.1、0.2、0.4、0.8、1.6、3.2、6.4μs可调

操作方式

按键+光电旋钮

触发方式

 信号触发、外触发

接收灵敏度

≤10 μv

信号采集方式

连续信号、瞬态信号

扩展功能

可扩展为冲击回波混凝土厚度测试仪、钢管混凝土测试

通道数

双通道(一发双收)

通道隔离度

不小于42 dB

最大穿透距离

 10m

显示器

640×480

通用接口

串口、USB口

操作软件

中文

供电方式

内置锂电池可连续供电6个小时

AC:220V±10%; DC:12V (交直流二用)

外置式大容量铅酸电池,可连续工作8-10小

工作温度

0~40℃

工作湿度

≤80%

整机重量

1.8kg

整机体积

250mm×200mm ×100mm




































标准配置:

序号

名称

单位

数量

备注

1

主机

1

/

2

平面换能器

1

/

3

径向换能器

3

/

4

从动轮

3

/

5

计数器

1

/

6

软件U盘

1

/

7

使用手册

2

/

8

产品合格证

1

/

9

产品保修卡

1

/

10

装箱单

1

/

11

仪器箱

1

/

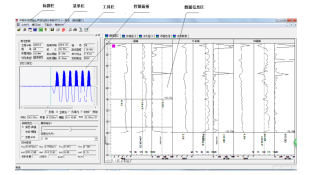

软件界面:

image.png image.png

                         基桩分析界面                                                   波形分析界面

image.png      image.png

                     测强分析界面                                                   波形界面

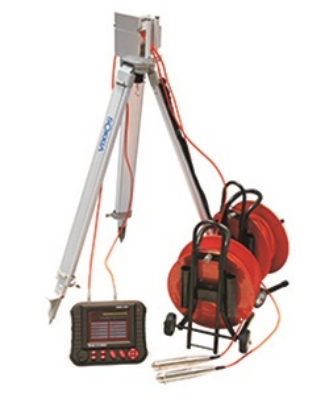

产品详图:
