产品特点〡

采用10.1高清高亮度彩色触摸屏；操作方式为Windows系统下的采集软件，支持各种地震工作方式；采用高速USB口传输数据，先进的硬件设计实现边采样边保存，瞬间完成大批量的地震数据传输。

抗干扰性，在城市内进行物探最重要的是要具有较强的抗干扰能力，稳态法瑞雷波勘探，由于激振系统激发出的瑞雷波信号具有可操控性，由此这种方法具有较强的抗干抗性。

信号采集高效性，通过提高接收仪通道数量，加长测线长度，加密测线测点数量，使用多种规格检波器，信号数据文件多样点保存，使信号采集时间和周期缩短，达到信号高效采集的目的。

探测有效深度，提高激发瑞雷波信号强度，降低激发瑞雷波信号频率，使瑞雷波信号影响深度加大，以此达到工程地质勘查要求深度不断加深的目的。

探测精度，通过加密激发瑞雷波信号频率，和加密检波器间距，达到提高探测精度的要求。

高效的测试方法、快捷的菜单设置方式；根据现场情况，能马上提供相关波速值、时域输出；操作方便，性能稳定，采用工控级主板，信噪比高，抗干扰能力强，适应恶劣环境。

采用进口机箱，整机密封，美观牢固，合理结构布局，具有良好的抗振、防潮、防尘性能；仪器小巧轻便，携带方便，特别适用于复杂的物探现场测试。

测试技术〡

ZD21面波仪利用在一个波长深度范围内传播的瑞雷波来进行测试。随深度变化的地层中，弹性波以不同波速传播，而波速又取决于频率或波长，因此不同频率（或波长）的瑞雷波就在不同深度传播。

ZD21面波仪分为稳态法和瞬态法。

稳态法由稳态信号激振器激发出不同频率表面波，形成频散曲线（速度频率或波长），可以得出剪切波速度和各种弹性模量。在土壤中测深100米，在岩层能达到200米。稳态瑞雷波法勘探的优点在于具有较大的抗干扰力，高效的信号采集。

瞬态法由人工瞬时激发出瑞雷波信号，通过频谱分析，计算出各频率的波速，并形成频散曲线，达到勘测的目的。在土壤中测深50米，在岩层能达到100米。瞬态法的优点在于轻便、高效率。

ZD21面波仪在无需提供钻孔条件下，就能够得到100m深度内的面波频散剖面。该仪器提供即时数据处理功能，在测试过程中既可查看波速深度剖面，操作员在移到下个工作站前可对数据进行质量评估。

技术参数〡

标准配置〡

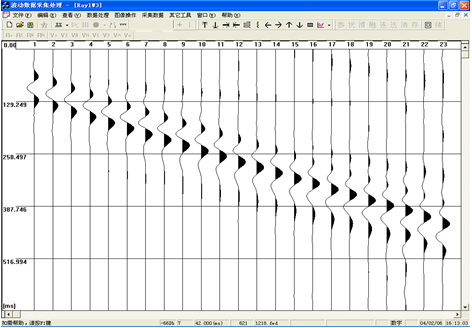

采集界面〡

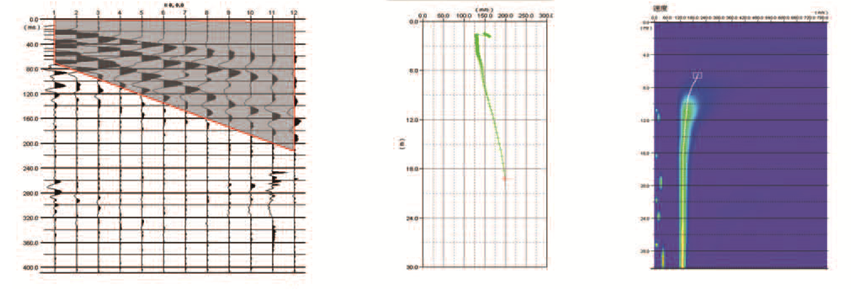

仪器界面〡
