产品概述〡

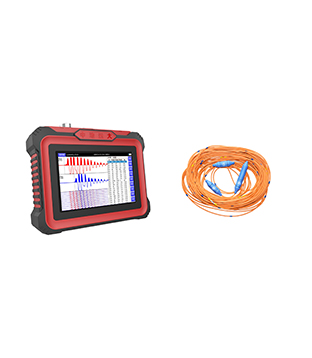

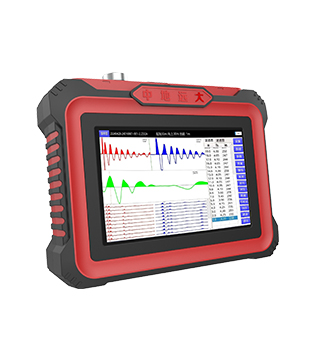

ZD21面波仪是一套12/24通道高分辨率、数字化的仪器，具有分时采样、迭加、滤波、信号增强、抑制噪声及现场实时显示实测波形等功能。它是根据VR——f曲线（即频散曲线）或VR——λR曲线。VR——f曲线或变化规律与地下地质条件的内在联系，通过对频散曲线的反演解释，得到地下不同深度范围内的瑞雷波传播速度VR和某一深度范围内的地质构造情况，从而对场地或岩土的物理性质做出评价。广泛应用于铁路、桥梁、水利、交通、电力、城建等领域工程地质勘探方面，也能用于石油、煤田、铀矿及地下水等领域资源勘探方面。

应用范围〡

u 各类岩土工程勘察检测；

u 探测断裂带、陷落柱、采空区、空洞、塌陷、山体滑坡、溶洞；

u 能源地质勘探、地下建筑体探测；

u 地基土类型划分、加固处理效果评价与路基质量检查；

u 基岩埋深和基岩界面起伏形态，划分基岩的风化带；

u 公路、机场跑道、桥梁、基桩等质量的无损检测；

u 滑坡体的滑动带和滑动面起伏形态勘察；

u 地下隐埋物体、古墓遗址、洞穴和采空区勘测；

u 大中型水库的堤坝隐患检测；

u 纵横波（剪切波）波速测井；

u 地震折射波，反射波勘探；

依据标准〡

《多道瞬态面波勘察技术规程》················JGJ-T143-2004

《水利水电工程物探规程》····················SL326-2005

《地基动力特性测试规范》····················GB/T50269-97

《岩土工程勘察规范》························GB 50021-2001

主要功能〡

u 浅层地震波勘探（浅层反射波法、折射波法等）

u 波速测井波速(剪切波)测试

u 瞬态多点瑞雷波勘探

u 桩基小应变完整性检测

u 地表微动地脉动测试
