产品概述〡
超前预报仪系统是先进的地震勘探技术与现代电子技术和人工智能相结合的高科技产品，系统主要应用于隧道开挖过程中探测掌子面前方地质构造的位置和产状，以保证隧道安全生产和工作量的准确评估。
产品用途〡
本系统可以检测出掌子面前方岩性的变化，如:不规则体、不连续面、断层和破碎带。作为一种预报方法，它不仅可以在以钻爆开挖方式的隧道中使用，也可以使用在以TBM开挖的隧道中，而且不必接近掌子面。
依据标准〡
《铁路隧道 超前地质预报技术规程》（Q CR 9217-2015）
《公路工程物探规程》JTG∕T 3222-2020
产品特征〡
u 预报范围超过百米；
u 30分钟内完成准备工作，90分钟内完成测量工作；
u 既可用于TBM施工，又可用于传统方法施工；
u 由于不需利用掌子面，能很好地融入施工过程，对施工作业无妨碍；
u 借助于三分量地震传感器（P波和S波），可确定断层带和潜在富水带的空间位置；
u 采用独特密封设计，可在极其恶劣的隧道环境下工作；
u 系统内含锂电池供电，数据采集完全独立进行；
产品优点〡
u 预先详细了解潜在危险地质带情况；
u 有计划的安排施工和赢得后勤保障的时间及物资；
u 最大程度的减少在隧道开挖设备停工，节约隧道建设成本；
u 极大缩短建设时间获得更多的经济效益；
u 保证可靠的围岩稳定性及支撑隧道的岩石牢固可靠；
u 提高施工现场的安全性；
u 有利于缩短工期；
u 节约工程总成本；
技术参数〡
主机 | |
显示屏 | 10.4寸高清高亮度彩色屏 |
操作系统 | WinCE 6.0 |
操作方式 | 触摸屏 |
通道数 | 12道、24道 |
采样间隔 | 0.001ms～1000ms |
采样点数 | 512～1224704 |
频率范围 | 1～150Hz |
前放增益 | 20～60dB |
触发预值 | 0-100% |
A/D转换精度 | 24位 |
延时 | 0～10000ms可选 |
储存容量 | 32G硬盘 |
工作温度 | -10℃～+42℃；湿度：<90% |
储存温度 | -20℃～＋55℃ |
电源 | 内置锂电池；DC 12V, ≥3A，充电电压220V±5% |
体积 | 323×275×135（mm) |
重量 | 3.5Kg |
三分量检波器 | |
灵敏度 | 1000mV/g |
频率范围 | 0.35-8000Hz |
输出阻抗 | ＜150Ω |
温度范围 | -40℃～＋80℃ |

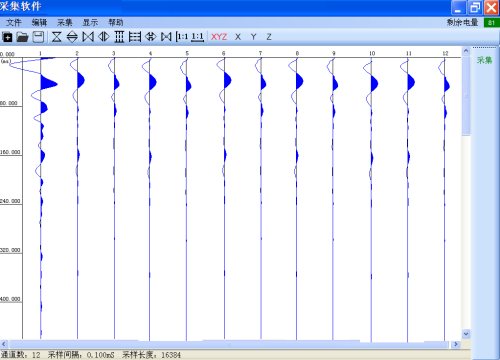

采集界面〡

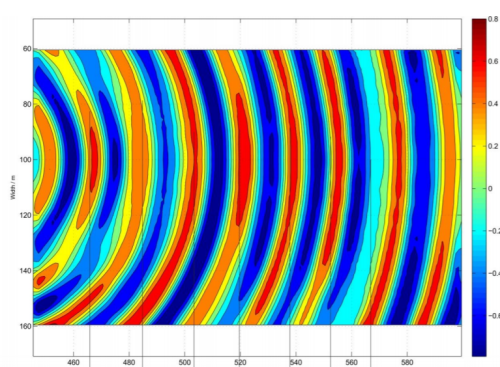

仪器界面〡
标准配置〡
序号 | 名称 | 单位 | 数量 | 备注 |
1 | 主机 | 台 | 1 | / |
2 | 三分量加速度传感器 | 个 | 2 | / |
3 | 外套管 | 套 | 1 | / |
4 | 触发盒 | 个 | 1 | / |
5 | 触发模拟器 | 个 | 1 | / |
6 | .触发连接线 | 个 | 1 | / |
7 | 充电器 | 个 | 1 | / |
8 | 锥形固定器 | 个 | 2 | / |
9 | 激光测距测斜仪 | 个 | 1 | / |
10 | 传感器连接线 | 根 | 2 | / |
11 | 起爆线 | 根 | 1 | / |
12 | 拆卸调平扳手 | 个 | 1 | / |
13 | 固定器扳手 | 个 | 3 | / |
14 | 钻孔清理 | 个 | 1 | / |
15 | 配件箱 | 个 | 1 | / |
16 | 配件包 | 个 | 1 | / |
17 | 产品保修卡 | 张 | 1 | / |
18 | 使用手册 | 本 | 1 | / |
19 | 产品合格证 | 张 | 1 | / |
20 | 装箱单 | 张 | 1 | / |
