应用范围〡

主要是用来评估混凝土板、路面、桥面板、墙体以及其它板状类似混凝土结构的质量状态。如混凝土密实度差，蜂窝空洞，路面下脱空，基础软化等。该方法也适用于含有覆盖层的板状结构，比如混凝土桥面板，铺装有沥青或水泥混凝土覆盖层。

脉冲响应测试方法〡

一种基于机械冲击引起的混凝土测试构件的瞬态响应的无损测试方法，使用放置在测试单元临近冲击点位置的宽带速度传感器，测试其响应，并对测得的信号进行处理，获得测试单元的导纳谱。

工作原理〡

一个力锤，测试瞬态冲击力，同时，使用速度传感器，测量测试目标产生的振动。在板状结构中，虽然激发产生了多种模态，但是冲击主要导致测试单元产生弯曲振动。将力锤和速度传感器的时间域的波形转换到频率域，用来计算导纳谱，并对其进行分析，获得代表单元响应的参数。应用这些参数，确定已测试单元的异常区域。

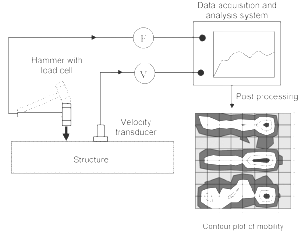

                  测试设置示意图                               力时间波形和幅值谱图

脉冲响应方法的测试目的是通过对结构的快速扫描，识别潜在的异常情况的位置，对于异常区域的详细情况。

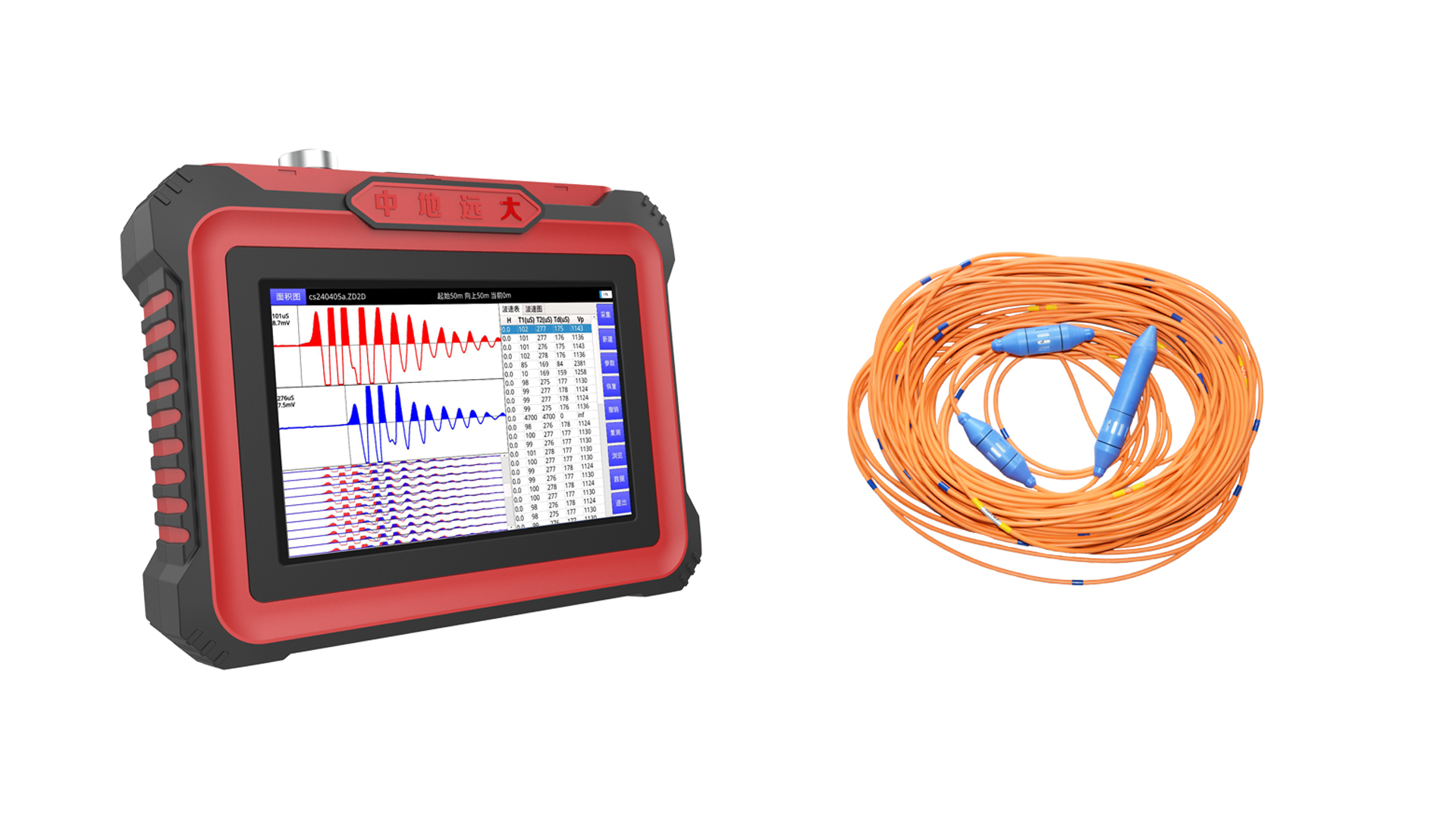

数据采集仪技术参数〡

导纳谱及参数意义〡

导纳谱：由锤击力信号F（t）和振动速度信号V（t）计算结构的振动响应—导纳谱。

导纳谱是该测试方法得到的基础资料，导纳谱的变化形态反映了被测试结构的质量状态，为了使用方便，根据其形态特征，从中提取一些如下特征参数，利用这些参数评估被测试结构的质量状况。

导纳比率：导纳谱中0—100Hz之间峰值与100—800Hz之间的平均导纳的比值。该比值大说明混凝土板的基础较差或存在脱空。

导纳均值（µm/s.N）：导纳谱中100—800Hz导纳平均值，利用该参数可分析测试单元中各测点之间的差异，平均值大说明结构稳定性差。

导纳斜率：导纳谱中100—800Hz之间拟合直线的斜率。斜率大说明混凝土固结差或存在蜂窝等。

动刚度（kN/m）：0—40Hz内，导纳谱斜率的倒数，该数值的大小与混凝土板强度、厚度和基础质量有关。在前两者不变时，动刚度大，基础稳固，刚度小，基础软弱。

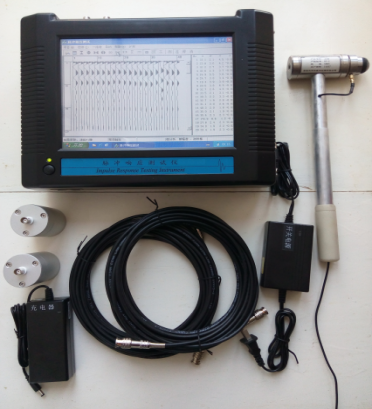

标准配置〡

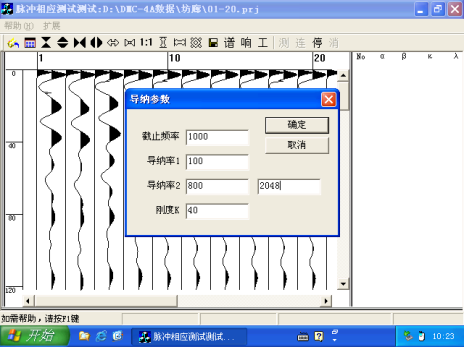

采集分析界面〡
