ZD102旁压基桩测试仪波速仪
  • 产品详情
  • 工作原理
  • 技术参数
  • 仪器界面

产品概述〡


ZD102旁压基桩测试仪是一套四通道高分辨率、数字化的波速测试仪器,具有分时采样,迭加、滤波、信号增强、抑制噪声以及现场实时计算、显示实测波形和测试结果等功能。主要由测试仪、三分量检波器、触发检波器及专用连接电缆等组成。


应用范围〡


基桩桩长、桩身平均波速、桩底持力层波速检测;


依据标准〡


《既有建筑地基基础检测技术标准》JGJ/T 422-2018

《既有建筑地基基础检测技术规程》河北省DB 13(J)/T189—2015

《基桩完整性检测技术规程》浙江省DB 33/T 1127 -2016


工作原理〡

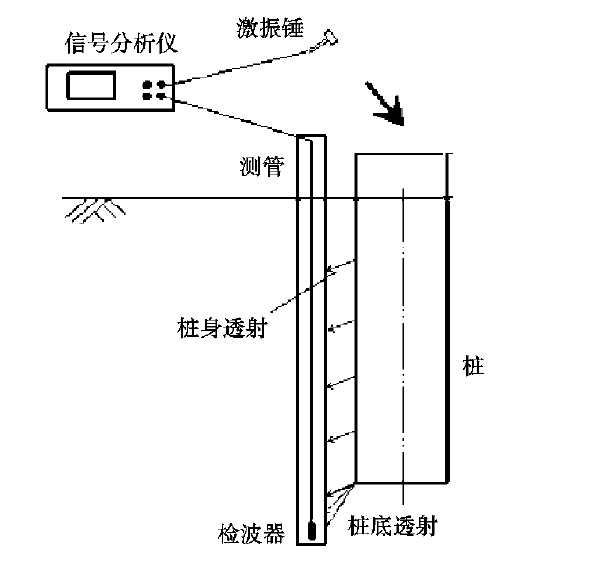

旁孔透射波法的测试分析对象是经桩身传播到旁孔的首至直达法,不受桩顶以上构件产生的反射波的影响,能量强弱与桩身完整性、长度等质量因素密切相关,是检测基桩桩长的有效方法。



功能特点〡


u 现场可进行基桩桩长、桩身平均波速、桩底持力层波速等判定;

u 旁孔测试探头,自适应支架贴壁效果好;

u 采用高分辨率检波器,信号质量高;


技术参数〡

主机

显示屏

10.4寸高清高亮度彩色屏、彩色波形

操作系统

WinCE 6.0  触摸屏ARM A8

通道数

1至3道及外触发、四道可选

采样间隔

0.001ms~1000ms

采样点数

512~1224704

各道时间一致性

≤1个采样间隔

各道振幅一致性

<3%

频率范围

1~150Hz

前放增益

20~60dB

触发预值

0-100%

放大倍数

10-600

触发通道

1、2、3、外触发(4个通道可选)

A/D转换精度

16位

输入阻抗

大于100kΩ

信噪比

96db

输入范围

≤正负5V

触发方式

脉冲、通断

延时

0~10000ms可选

储存容量

32G硬盘

通讯口

支持U盘、鼠标、键盘

工作温度

-10℃~+42℃;湿度:<90%

储存温度

-20℃~+55℃

电源

内置锂电池;DC 12V, ≥3A,充电电压220V±5%

体积

323×275×135(mm) 3.8Kg

重量

3.8Kg

旁压探头(三分量检波器)

固有频率

28Hz

灵敏度

30V/m/s

支架

电磁自动吸合方法打开支架

分析软件

电脑兼容性

支持win7/8/9/10

输出报告格式

支持直接成Word、Excel、TXT、BMP四种格式

速度值

桩身平均速度值

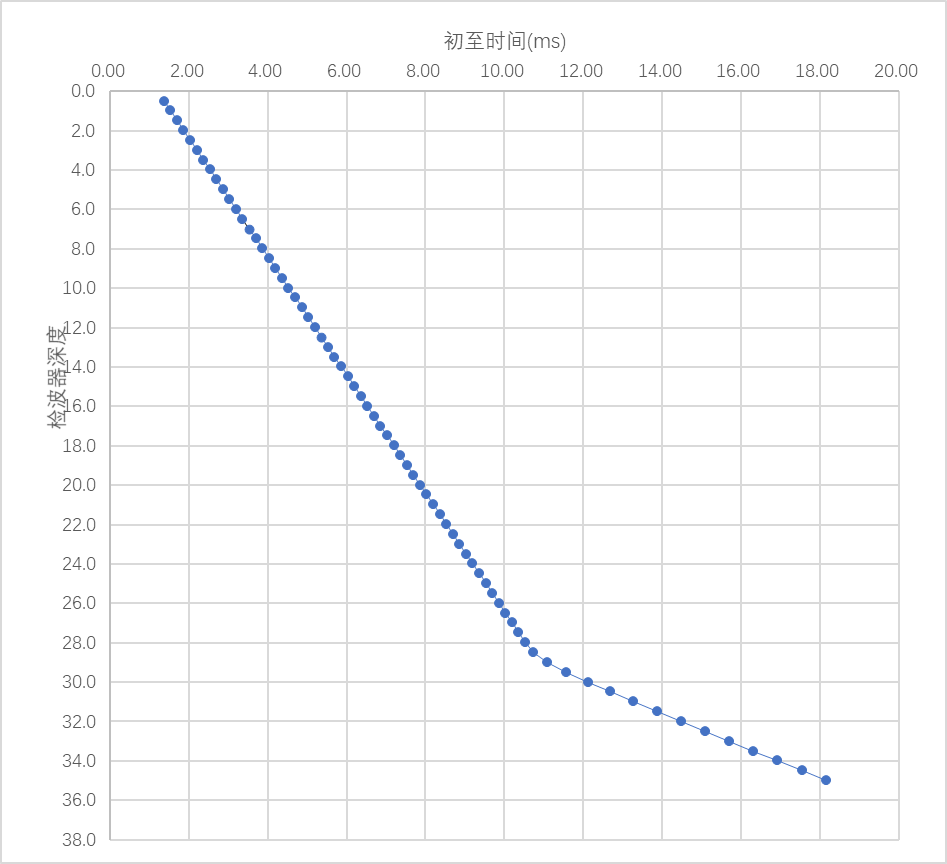

基桩

桩身长度,桩底及拐点位置

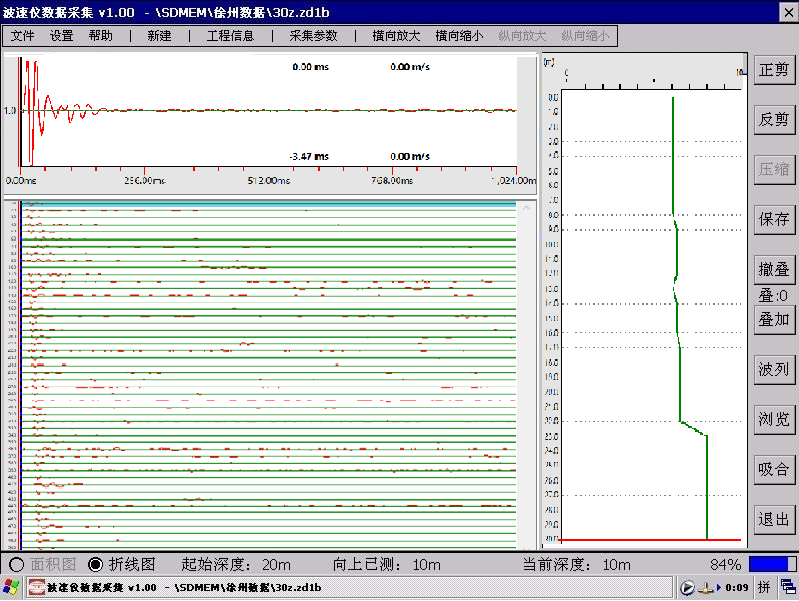

采集界面〡

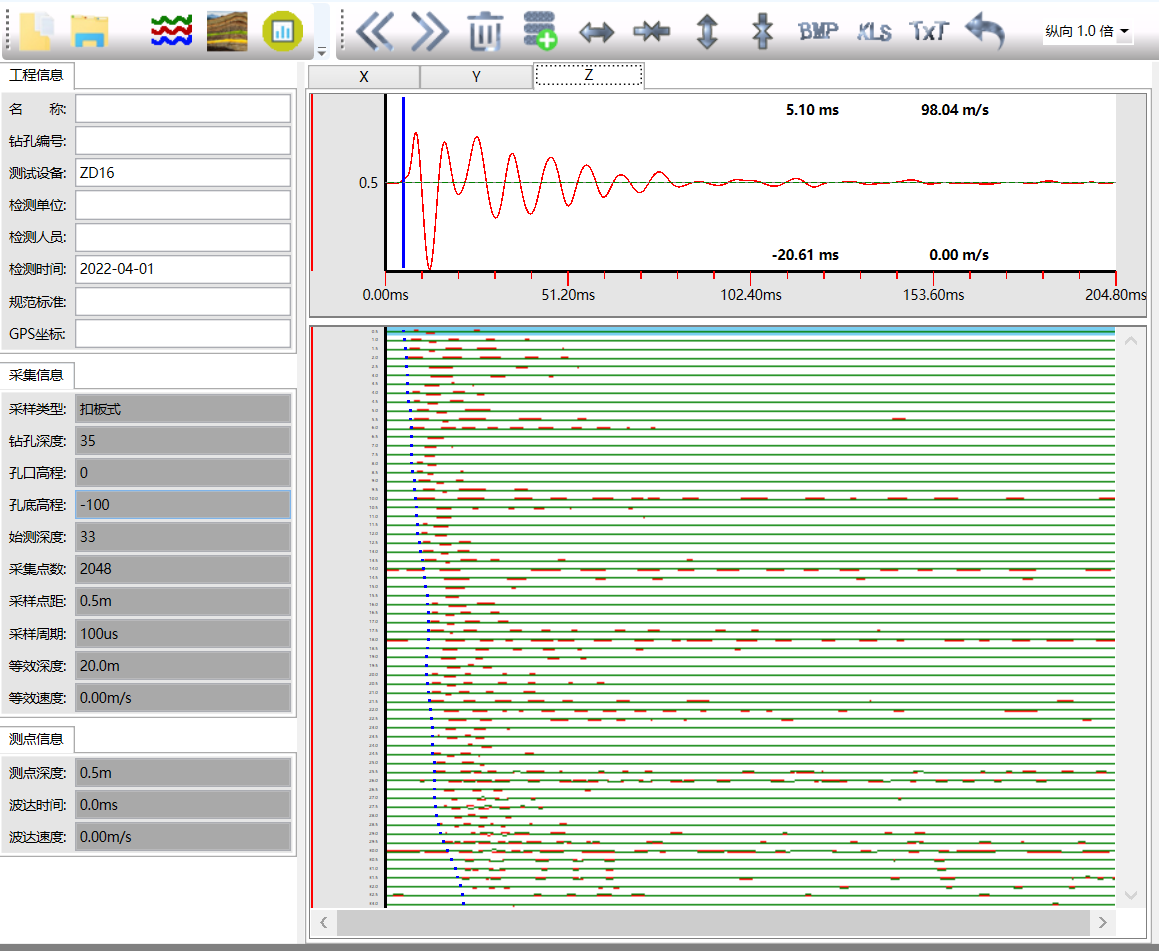

软件界面〡
